主要諸元

形番：ZSL1000S16G2

[クリックで拡大]

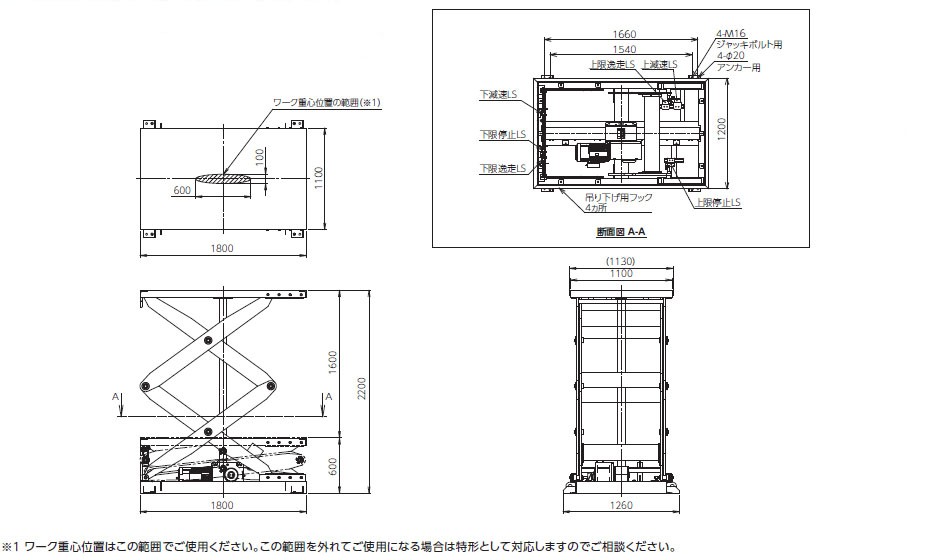

PDF外形図

図番：ZSL1000S16G2

DXF図形データ

ZSL1000S16G2
（DXFデータ一覧はこちら)

3DCADデータ

IGES形式

STEP形式

標準価格

お問合せください

納期

お問合せください

カタログ・取扱説明書

特性表

許容積載質量 kg	速度 m/min{mm/s} (周波数)	モータ回転当り移動量 mm	ストローク mm	収納高さ mm
1000	5.5{91.7} (60Hz)	3.18	1600	600

テーブルサイズ mm	モータ容量 kW	概略質量 kg	潤滑	塗装色
1,100×1,800	2.2	1020	チェーン部  グリース（NO.2）	アクリルラッカー系  グレー（マンセルN5）

使用環境基準

設置場所	屋内で塵埃が少なく水のかからない場所
周囲温度	0～40℃
周囲湿度	85%RH(結露なきこと)
高度	標高1,000m以下
耐衝撃性	1G以下
雰囲気	腐食性ガス・爆発性ガス・蒸気がないこと
据付姿勢	水平姿勢

モータ仕様

モータ電源	電圧	3Φ 200/200/220V
ブレーキ		無励磁作動形

位置検出リミットスイッチ仕様

形式	WLCA2-N(OMRON)相当品
電気定格	AC250V　10A(cosΦ＝0.4） DC5V 1mA(最小適用負荷)
回路構成
コネクタ（適合ケーブル外径）	SCS-10B（Φ8.5～Φ10.5）PF1/2

別売りオプション

メンテナンスバー

・保守・点検時に、止むを得ず天板フレーム下の空間に身体または身体の一部を入れなければならない場合、
　安全対策として必ずメンテナンスバーをご使用ください。

・ZSL0050シリーズにはメンテナンスバーが付属していますが、ZSL1000シリーズには付属していません。
　ZSL1000シリーズをお求めの場合は、オプション品ZSL1000用メンテナンスバーを併せてお求めください。

・メンテナンスバーはストローク1000mmでの使用を標準としています。異なるストロークで使用される場合はご相談ください。

選定のご依頼

ご使用条件・ご希望条件に該当するリフタを担当者が選定します。

選定のご依頼について
