主要諸元

形番：ZSL0050M03K1


[クリックで拡大]

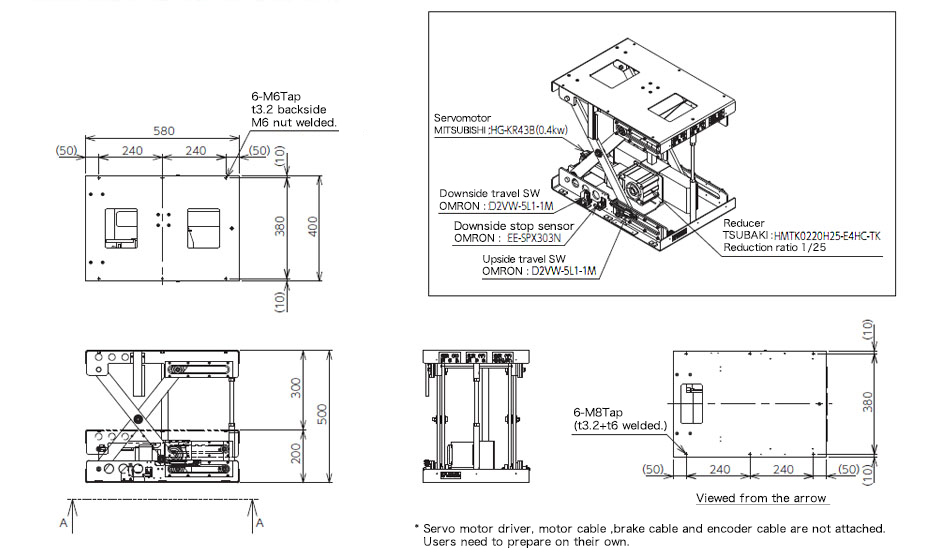

PDF外形図

図番：ZSL0050M03K1

DXF図形データ

ZSL0050M03K1
（DXFデータ一覧はこちら)

3DCADデータ

お問合せください

標準価格

お問合せください

納期

お問合せください

カタログ・取扱説明書

特性表

許容積載質量
kg		 速度
m/min{mm/s}
(入力回転速度)		 モータ回転当り移動量
mm		 ストローク
mm		 収納高さ
mm
50 28.6{477}
(5000r/min)		 5.72 300 200
テーブルサイズ
mm		 モータ容量
W		 概略質量
kg		 潤滑 塗装色
400×580 400 50 チェーン部  グリース（NO.2） アクリルラッカー系  グレー（マンセルN5）

使用環境基準

設置場所 屋内で塵埃が少なく水のかからない場所
周囲温度 0～40℃
周囲湿度 85%RH(結露なきこと)
高度 標高1,000m以下
耐衝撃性 1G以下
雰囲気 腐食性ガス・爆発性ガス・蒸気がないこと
据付姿勢 水平姿勢

モータ仕様

三菱電機製 サーボモータ(ブレーキ付)
形番 HG-KR43B

位置検出センサ仕様

用途 上下限逸走スイッチ
形式 D2VW-5L1-1M(OMRON)
電気定格 AC250V 5A
DC5V 160mA(最小適用負荷)
接触仕様
用途 下限停止センサー
形式 EE-SPX303N(OMRON)
形EE-1010 2M付
電源電圧 DC12～24V±10%
リップル(p-p)5%以下
制御出力 NPN電圧出力(負荷電流80mA以下)
動作モード しゃ光時ON
出力回路
