主要諸元

形番：ZMEL0200U20G


[クリックで拡大]
PDF外形図

図番：ZMEL0200U20G

DXF図形データ

ZMEL0200U20G
（DXFデータ一覧はこちら)

3DCADデータ

IGES形式

STEP形式

標準価格

¥3,815,700

納期

3ヶ月

カタログ・取扱説明書

特性表

称呼速度 定格荷重 許容OHL　※ ストローク
mm		 モータ容量
kW		 減速比
N {kgf} N {kgf}
1000
(at 70Hz)		 1.96k 200 588 60 2000 3.7 1/10

注記

※ワーク取付面からワーク重心位置までの距離となります。
荷重曲線をご参照ください。

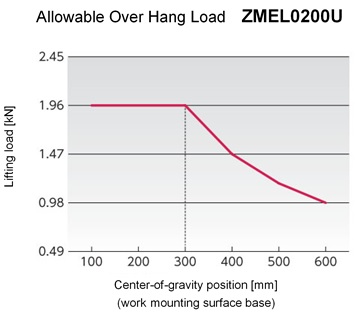

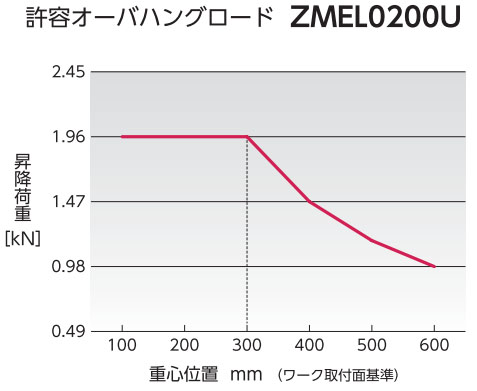

荷重曲線


[クリックで拡大]

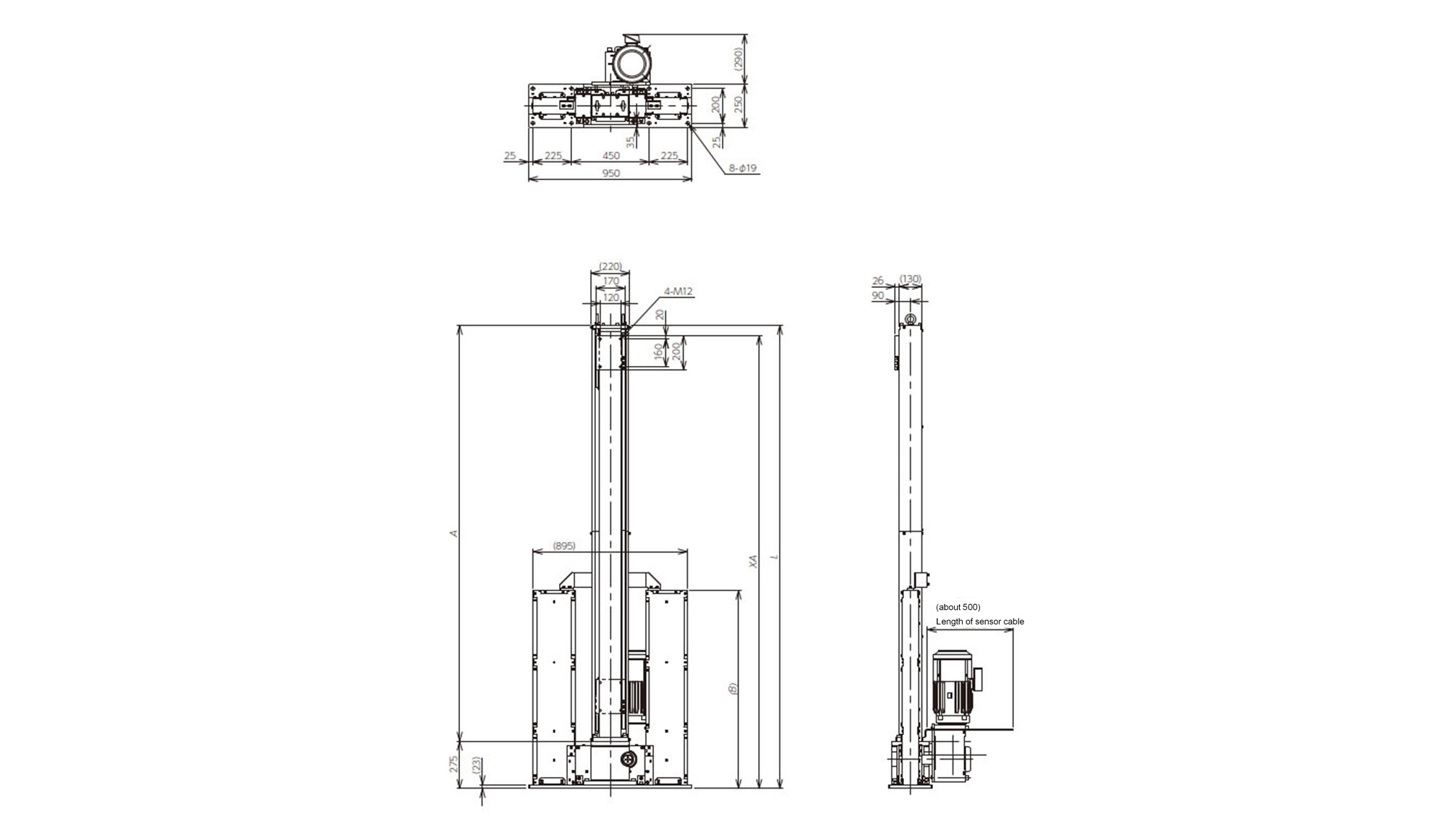

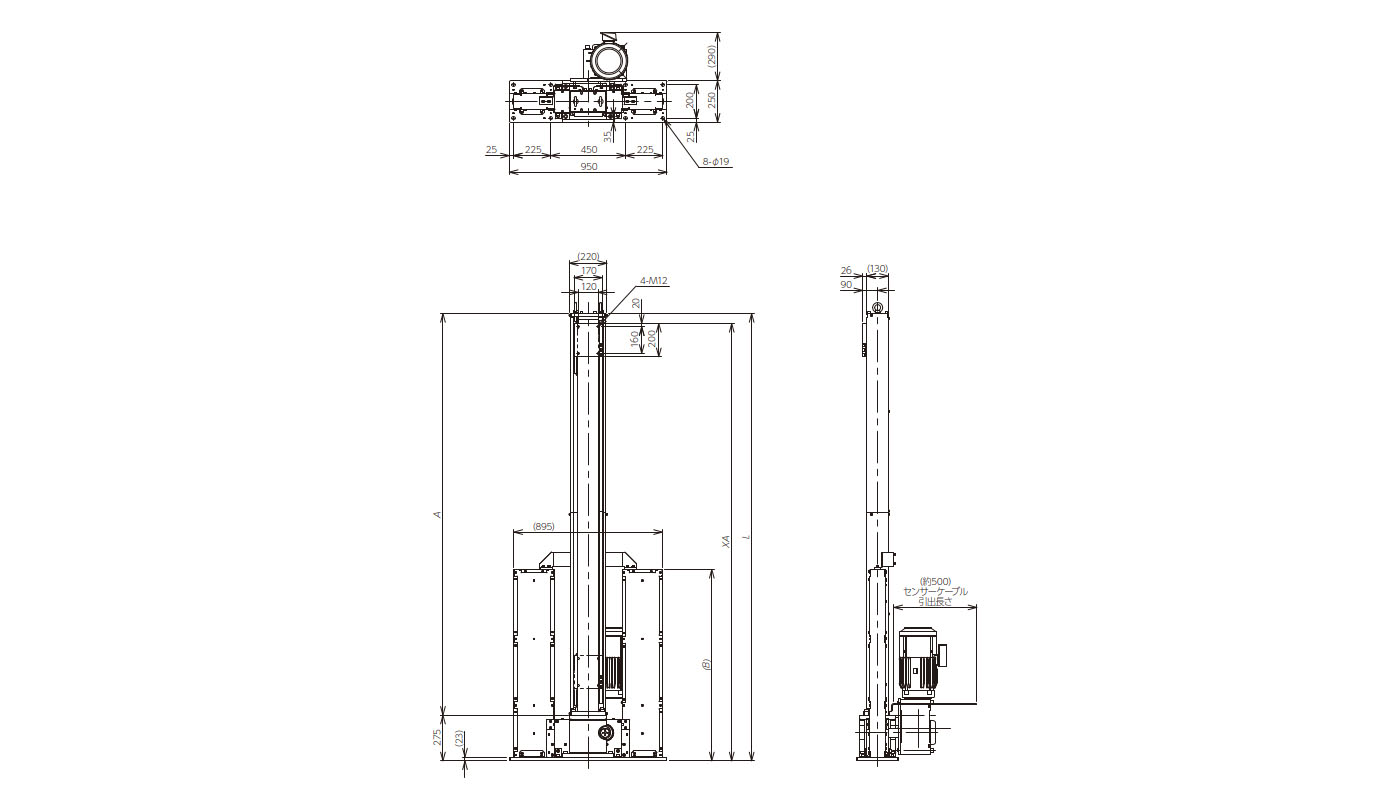

寸法表

単位：mm
A B XA L 概略質量
kg
MIN MAX
2420 1153 635 2635 2695 480

モータ仕様

モータ電源 電圧 3Φ 200/200/220V
ブレーキ 無励磁作動形

使用環境基準

設置場所 屋内で塵埃が少なく水の掛からない場所
周囲温度 0～40℃
周囲湿度 85%RH(結露無き事)
高度 標高1,000m以下
耐衝撃性 1G以下
雰囲気 腐食性ガス・爆発系ガス・蒸気がないこと
据付姿勢 水平姿勢

位置検出センサ仕様

形式 EE-SX972-C1(OMRON)
電源電圧 DC5～24V±10%
リップル(p-p)10%以下
制御出力 NPNオープンコレクタ(負荷電流50mA以下)
動作モード OUT1：入光時ON　OUT2：しゃ光時ON
電気回路
[クリックで拡大]
取付個数 4個

出力仕様はPNPオープンコレクタタイプも特形として対応しますのでご相談ください。
