联结件TF系列 无电解镀镍规格主要规格
型号：PL014X022TF-KP
[点击扩大]
| ※ | 通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据（CAD数据）。 |
| ※ | 1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。 【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032 |
目录・使用说明书
规格
| 适用轴公差 | 适用轮毂孔公差 | 适用表面粗糙度 | 定心功能 | 装配时的涂油 | 装配时的轮毂移动 |
|---|---|---|---|---|---|
| h8 | H8 | Ra1.6 | 有 | 无需 | 无 |
各种指标
| 尺寸 mm | 传递扭矩 | 轴向负载 | 轴侧面压力 | 轮毂侧面压 | 联结螺栓 | 质量 kg |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

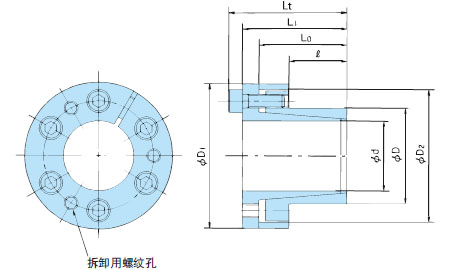

| d | D | ℓ | L0 | L1 | Lt | D1 | D2 | Mt | Pax | P | P' | 个数 | 尺寸 | 紧固力矩 MA | ||||||
| N･m | {kgf･m} | kN | {kgf} | MPa | {kgf/mm2} | MPa | {kgf/mm2} | N･m | {kgf･m} | |||||||||||
| 14 | 22 | 14 | 23 | 26 | 30 | 38 | 33 | 61 | 6.2 | 8.7 | 888 | 131 | 13.4 | 83 | 8.5 | 4 | M4×10 | 4.8 | 0.49 | 0.12 |
必需的最小轮毂外径一览[mm]
| 材料的屈服点应力 σ0.2 MPa {kgf/mm2} |
206 {21} | 225 {23} |
245 {25} |
274 {28} |
294 {30} |
343 {35} |
392 {40} |
441 {45} |
ボス 加工 深さ b (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 材质举例 | FC350 SS400 SC410 S10C SUS304 | SC450 S15C SF440 |
FCD400 SS490 SC480 S20C SF490 |
S30C SF540 |
FCD450 S35C SF590 |
FCD500 S45C |
FCD600 S55C |
FCD700 |
|
| 轮毂形状系数为0.8时 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 16 |
| 轮毂形状系数为1.0时 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 16 |
