パワーロックKEシリーズ　ステンレス仕様主要諸元

形番：PL020X038KE-SS


[クリックで拡大]
PDF外形図

形番：PL020X038KE-SS

DXF図形データ

PL020X038KE-SS
（DXFデータ一覧はこちら）

3DCADデータ

CADENAS WEB2CADサイトへ

標準価格

¥22,444

納期

在庫品

パワーロック選定サイトはこちら

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

仕様

適用軸公差 適用ボス穴公差 適用表面粗さ センタリング機能 組付け時の油塗布 組付け時のボス移動
k6,m6,js6,js7,h6～h10 H8 Ra1.6 有り 不要 無し

軸公差がh9/h10の場合は伝達トルクがカタログ値×90%となります。

諸元

寸法　mm 伝達トルク スラスト荷重 軸側面圧 ボス側面圧 締付ボルト 質量
kg

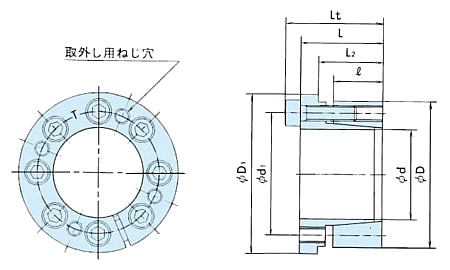

d D ℓ L2 L Lt d1 D1 Mt Pax P P' 本数 サイズ 締付トルク　MA
N･m {kgf･m} kN {kgf} MPa {kgf/mm2} MPa {kgf/mm2} N･m {kgf･m}
20 38 15 20.5 25 30 30 42 141 14.4 13.4 1363 104 10.6 55 5.6 6 M5×20 5.3 0.54 0.14

必要最小ボス外径一覧[mm]

材料の降伏点応力
σ0.2
MPa
{kgf/mm2}		 147

{15}		176

{18}		206

{21}		225

{23}		 245

{25}		 274

{28}		 294

{30}		 343

{35}		 392

{40}		 441

{45}		 ボス
加工
深さ
b
(mm)
材質例 FC250FC300
SS330
SC360

SUS405		FC350
SS400
SC410
S10C
SUS304

SC450
S15C
SF440		 FCD400
SS490
SC480
S20C
SF490


S30C
SF540		 FCD450


S35C
SF590		 FCD500


S45C

 FCD600


S55C

 FCD700
ボス形状係数0.8の場合 52494746 46 45 44 43 43 43 23
ボス形状係数1.0の場合 56525049 48 47 46 45 44 43 23
