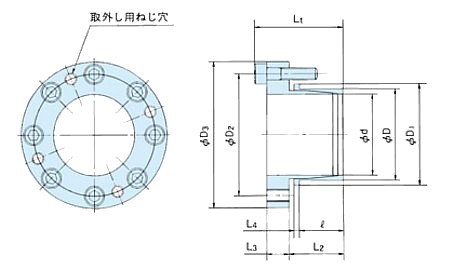

パワーロックEFシリーズ主要諸元
形番：PL035X040EF
[クリックで拡大]
| ※ | 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
仕様
| 適用軸公差 | 適用ボス穴公差 | 適用表面粗さ | センタリング機能 | 組付け時の油塗布 | 組付け時のボス移動 |
|---|---|---|---|---|---|
| h8 | H8 | Ra1.6 | 有り | 必要 | 有り |
諸元
| 寸法 mm | 伝達トルク | スラスト荷重 | 軸側面圧 | ボス側面圧 | 締付ボルト | L 必要 タップ 深さ |
質量 kg |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | ℓ | L2 | L3 | L4 | Lt | D1 | D2 | D3 | Mt | Pax | P | P' | 本数 | サイズ | 締付トルク MA | |||||||
| N･m | {kgf･m} | kN | {kgf} | MPa | {kgf/mm2} | MPa | {kgf/mm2} | N･m | {kgf･m} | mm | |||||||||||||
| 35 | 40 | 17.5 | 22.5 | 9 | 2.5 | 36.5 | 45 | 53 | 63 | 451 | 46 | 25.6 | 2610 | 178 | 18.2 | 157 | 16 | 6 | M5×25 | 8.3 | 0.85 | 13.5 | 0.23 |

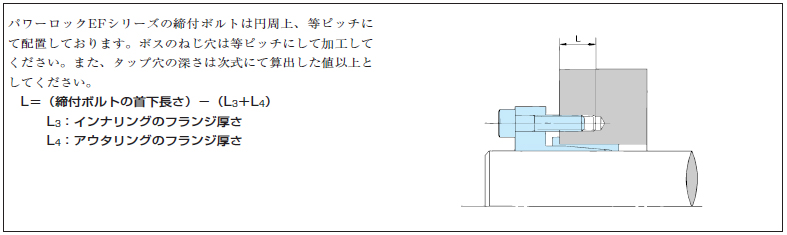

ボスのタップ穴加工について
必要最小ボス外径一覧[mm]
| 材料の降伏点応力 σ0.2 MPa {kgf/mm2} |
245 {25} |
274 {28} |
294 {30} |
343 {35} |
392 {40} |
441 {45} |
ボス 加工 深さ b (mm) |
|---|---|---|---|---|---|---|---|
| 材質例 | FCD400 SS490 SC480 S20C SF490 |
S30C SF540 |
FCD450 S35C SF590 |
FCD500 S45C |
FCD600 S55C |
FCD700 |
|
| ボス形状係数0.8の場合 | 76 | 71 | 69 | 64 | 64 | 64 | 19 |
| ボス形状係数1.0の場合 | 91 | 82 | 78 | 71 | 67 | 64 | 19 |
