パワーロックASシリーズ　ステンレス仕様主要諸元

形番：PL045X075AS-SS


[クリックで拡大]

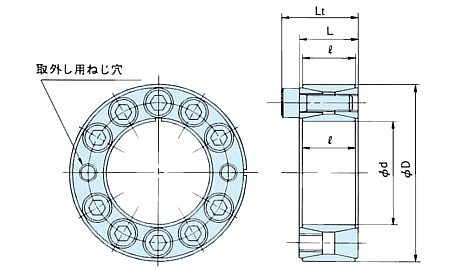

PDF外形図

形番：PL045X075AS-SS

DXF図形データ

PL045X075AS-SS
（DXFデータ一覧はこちら）

3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥74,000

納期

在庫品

パワーロック選定サイトはこちら

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

仕様

適用軸公差 適用ボス穴公差 適用表面粗さ センタリング機能 組付け時の油塗布 組付け時のボス移動
h8 H8 Ra1.6 無し 不要 無し

当シリーズはボスにセンタリング用ガイド部が必要です。
センタリング用ガイド部長さｄ/2（軸径の半分）以上を見込んでボス幅を算出すれば実用的なセンタリング精度が得られます。
なお、必要精度に応じてガイド部公差を決定してください。

諸元

寸法　mm 伝達トルク スラスト荷重 軸側面圧 ボス側面圧 締付ボルト 質量
kg
d D L ℓ Lt Mt Pax P P' 本数 サイズ 締付トルク　MA
N･m {kgf･m} kN {kgf} MPa {kgf/mm2} MPa {kgf/mm2} N･m {kgf･m}
45 75 24 21 32 1330 136 58.8 6000 174 17.8 105 10.7 9 M8×22 33.3 3.4 0.51

必要最小ボス外径一覧[mm]

材料の降伏点応力
σ0.2
MPa
{kgf/mm2}		 176

{18}		206

{21}		225

{23}		 245

{25}		 274

{28}		 294

{30}		 343

{35}		 392

{40}		 441

{45}		 ボス
加工
深さ
b
(mm)
材質例 FC300
SS330
SC360

SUS405		FC350
SS400
SC410
S10C
SUS304

SC450
S15C
SF440		 FCD400
SS490
SC480
S20C
SF490


S30C
SF540		 FCD450


S35C
SF590		 FCD500


S45C

 FCD600


S55C

 FCD700
ボス形状係数0.6の場合 109103100 98 95 94 91 89 87 34
ボス形状係数0.8の場合 126116111 108 103 101 97 94 91 66
