パワーロックAEシリーズ主要諸元
形番：PL019X047AE

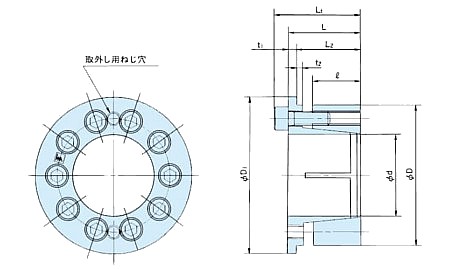

[クリックで拡大]
| ※ | 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
仕様
| 適用軸公差 | 適用ボス穴公差 | 適用表面粗さ | センタリング機能 | 組付け時の油塗布 | 組付け時のボス移動 |
|---|---|---|---|---|---|
| h8 | H8 | Ra1.6 | 有り | 必要 | 無し |
諸元
| 寸法 mm | 伝達トルク | スラスト荷重 | 軸側面圧 | ボス側面圧 | 締付ボルト | 質量 kg |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | ℓ | L2 | L | Lt | t1 | t2 | D1 | Mt | Pax | P | P' | 本数 | サイズ | 締付トルク MA | ||||||
| N･m | {kgf･m} | kN | {kgf} | MPa | {kgf/mm2} | MPa | {kgf/mm2} | N･m | {kgf･m} | ||||||||||||
| 19 | 47 | 19 | 24.8 | 27.3 | 33.3 | 2.5 | 3 | 53 | 265 | 27 | 28.1 | 2870 | 287 | 29.3 | 93 | 9.5 | 6 | M6×18 | 16.7 | 1.7 | 0.28 |
必要最小ボス外径一覧[mm]
| 材料の降伏点応力 σ0.2 MPa {kgf/mm2} |
206 {21} | 225 {23} |
245 {25} |
274 {28} |
294 {30} |
343 {35} |
392 {40} |
441 {45} |
ボス 加工 深さ b (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 材質例 | FC350 SS400 SC410 S10C SUS304 | SC450 S15C SF440 |
FCD400 SS490 SC480 S20C SF490 |
S30C SF540 |
FCD450 S35C SF590 |
FCD500 S45C |
FCD600 S55C |
FCD700 |
|
| ボス形状係数0.8の場合 | 69 | 67 | 65 | 63 | 61 | 59 | 57 | 56 | 27 |
| ボス形状係数1.0の場合 | 77 | 73 | 71 | 67 | 66 | 63 | 60 | 59 | 27 |
