パワーロックADNシリーズ主要諸元

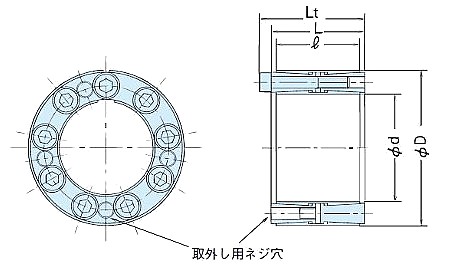

形番：PL180X235AD-N
[クリックで拡大]
| ※ | 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
仕様
| 適用軸公差 | 適用ボス穴公差 | 適用表面粗さ | センタリング機能 | 組付け時の油塗布 | 組付け時のボス移動 |
|---|---|---|---|---|---|
| h8 | H8 | Ra1.6 | 有り | 必要 | 無し |
諸元
| 寸法 mm | 伝達トルク | スラスト荷重 | 軸側面圧 | ボス側面圧 | 締付ボルト | 質量 kg |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | L | ℓ | Lt | Mt | Pax | P | P' | 本数 | サイズ | 締付トルク MA | ||||||
| N･m | {kgf･m} | kN | {kgf} | MPa | {kgf/mm2} | MPa | {kgf/mm2} | N･m | {kgf･m} | ||||||||
| 180 | 235 | 146 | 134 | 162 | 120000 | 12200 | 1330 | 136000 | 147 | 15 | 113 | 11.5 | 16 | M16×120 | 348 | 35.5 | 18.5 |
必要最小ボス外径一覧[mm]
| 材料の降伏点応力 σ0.2 MPa {kgf/mm2} |
206 {21} | 225 {23} |
245 {25} |
274 {28} |
294 {30} |
343 {35} |
392 {40} |
441 {45} |
ボス 加工 深さ b (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 材質例 | FC350 SS400 SC410 S10C SUS304 | SC450 S15C SF440 |
FCD400 SS490 SC480 S20C SF490 |
S30C SF540 |
FCD450 S35C SF590 |
FCD500 S45C |
FCD600 S55C |
FCD700 |
|
| ボス形状係数0.6の場合 | 331 | 320 | 312 | 303 | 297 | 287 | 280 | 275 | 164 |
| ボス形状係数1.0の場合 | 434 | 407 | 386 | 364 | 352 | 331 | 316 | 305 | 164 |
