ショックモニタ TSM4000　主要諸元

形番：TSM4000


[クリックで拡大]

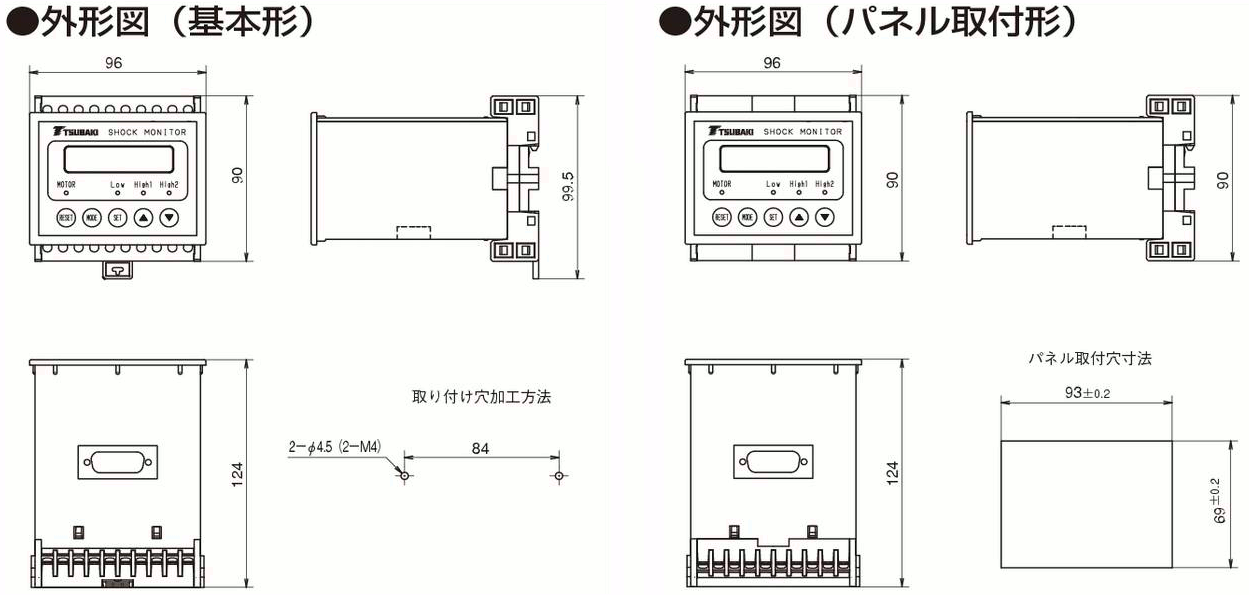

PDF外形図

形番：TSM4000

DXF図形データ

TSM4000
（DXFデータ一覧はこちら)

希望価格(税別)

¥237,000

納期

1日

カタログ・取扱説明書

標準仕様

形番 TSM4000
基本形
※1 ※2		 TSM4000H1
エコノミー形
※2		 TSM4000H2
負荷追従形		 TSM4000M1
接触検知形		 TSM4000M2
積算電力形		 TSM4000M3
加工ツール
折損検知形		 TSM4000C1
正逆転シーケンス
内蔵形
適用モータ 容量 0.1～110kW
電源電圧※3 AC200/220V､AC400/440V
電源周波数 5～120Hz
制御電源電圧 AC90～250V50/60Hz､DC90～250V 無極性
入
力		 モータ電圧※3 AC250V, MAX
電流センサ DC2.5V
制御入力 X1､X2､X3､
IH､RST		 X1､X2､RST X1､RST X1､X2､X3､
X4､X5		 X1､X2
出
力		 接点数 3c 2c 3c 2a､1b､1c
リレー接点
出力		 AC250V､0.5A（誘導負荷cosφ＝0.4）
DC30V､0.4A（誘導負荷） DC110V､0.2A（誘導負荷） 最小適用負荷DC24V､4mA
出力リレー
寿命		 機械的 1000万回動作
電気的 10万回動作
アナログ出力信号 DC0～10V
設
定		 負荷設定
レベル		 出力1 High1 -200～200％ HIGH1 5～200％ HIGH1 1～99％ OUT1 1～99％ OUT1 0～99％ OUT1 1～99％ 過負荷 5～200％
出力2 High2 -200～200％ HIGH2 5～200％ OUT2 1～99％ OUT2 5～200％ 無負荷 5～200％
出力3 Low -99～99％ － － OUT3 5～200％ OUT3 100～30000 －
スタートタイム設定範囲 0.1～20.0s 1～300s
ショックタイム
設定範囲		 「MIN」または0.1～10.0s
モータ電源周波数が50Hz以上の場合、「MIN」設定時のショックタイムは約50msとなります。
レスポンス 移動平均回数にて設定 QUICK（平均回数1回）, NORMAL（平均回数5回）, SLOW（平均回数20回） 移動平均回数にて設定 QUICK（平均回数1回）, NORMAL（平均回数5回）, SLOW（平均回数20回）
機
能		 インヒビット機能※4 マニュアル／オート切替 オートインヒビット マニュアル／オート切替 －
リレーの自己保持 自己保持／自動復帰を選択可 OUT3のみ選択可 自己保持／自動復帰を選択可 シーケンス機能
検出レベル切替え 8段 4段 無 8段 4段 無
テスト機能 リレー出力テスト
ピークホールド機能 負荷率が設定レベルを超えたとき（または下回ったとき）、
ショックタイム内の最大値を表示します。
ただし、リレーの出力を自己保持に設定した場合のみ、ピークホールドします。
表
示		 ％電力表示範囲 －200～200％ 0～200％
電圧表示範囲 0～500V
電流表示範囲 0.01～999A
周波数表示範囲 5～120Hz
消費電力 10VA（突入電流5A・5ms以内）
概略質量 1.0kg
使用環境 周囲温度 0～50℃
相対湿度 45～85％R. H ただし、結露のないこと
標高 1000m以下
雰囲気 腐食性ガス、塵埃のないこと

※1.基本形は正トルクの監視だけでなく負トルクの監視もできます。
※2.基本形およびエコノミー形は電力またはトルクでの監視が可能です。（但し、エコノミー形は負のトルク監視はできません。）
　　　トルク監視とした場合、検出した電力よりトルクを演算し、表示します。このときの、定格は60Hz時のトルクを定格（100％）とします。
　　　但し、周波数がおよそ20Hz以下のときは、モータ効率の影響により、誤差が大きくなります。この場合は、電力監視にてご使用ください。
※3.AC400/440Vモータで使用する場合は、倍電抵抗器“TSM4-PR1”が必要です。
※4.ショックモニタの電力検出を中止する機能です。基本形、M1、M2はマニュアルでもインヒビットができ、
　　　インヒビット入力端子とCM間がONした時から設定時間内、またはONの間、負荷率が「0％」の点滅となり電力検出を行いません。
　　　また、モータ電圧が4Hz／1sの周波数変化があったときは、自動的に検出を中止します。（オートインヒビット）
