エクトフレックスカップリングNESシリーズ主要諸元

形番：NES1300W-N**CXN**C


[クリックで拡大]

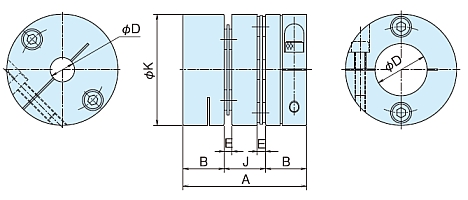

PDF外形図

形番：NES1300W-N**CXN**C

重要なお知らせ：PDF図面の間違いについて

2017年8月4日から8月23日まで、
スペーサータイプで且つ標準ハブX標準ハブの
組み合わせの場合に誤ってシングルタイプの
図面が生成されておりました。
上記期間中に該当機種の図面をダウンロードされたお客様に置かれましては、誠に申し訳ございませんが再度ダウンロードしていただきますよう、お願い申し上げます。

DXF図形データ

NES1300W-N**CXN**C

該当するサイズの最小穴径、
最大穴径が表示されます。

(DXFデータ一覧はこちら)

3DCADデータ

CADENAS WEB2CADサイトへ

標準価格

¥24,333

納期

2日

カップリング選定サイトはこちら

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力・寸法表

許容トルク 注1）
最高
回転
速度
r/min		 注4）
軸穴径　ΦD mm		 寸法 mm ねじり剛性
軸穴径
範囲		 標準
軸穴径		 A B E ΦK J 貫通軸
可能最大
軸径		 カップリング全体 ディスクのみ
N･m {kgf･m} N･m/rad {kgf･m/rad} N･m/rad {kgf･m/rad}
130 13 10000 20～35 下表参照 97.9 31.5 5.2 82 34.9 35 46000 4700 110000 11000
軸方向
バネ定数		 注3）
許容ミスアライメント		 注2）
質量
g		 注2）
慣性
モーメント
kg･m2		 注2）
GD2
{kgf･cm2}
N/mm {kgf/mm} 角度誤差
deg		 平行誤差
mm		 軸方向変位
mm
33 3.4 2.0 0.52 ±1.8 1200 1100×10-6 45

注）
　1．最高回転速度は動バランスを考慮した値ではありません。
　2．質量、慣性モーメント、GD2は最大軸穴径のときの値です。
　3．許容ミスアライメントは他の2つのミスアライメントが０のときの値です。
　4．取付軸の推奨公差はh7です。但し、軸径Φ35は公差+0.010～0のサーボモータ軸に対応しています。

標準軸穴径および軸穴径ごとの伝達トルク一覧(N･m)

ボルト
サイズ		 締付トルク 伝達トルク N・m
N･m {kgf･m} 標準軸穴径 mm
Φ20Φ22Φ24Φ25Φ28Φ30Φ32Φ35
M6 12 1.22107118130130130130130130
