パワーリジッドカップリング主要諸元

形番：EPR50-16X11T

[クリックで拡大]

PDF外形図

DXF図形データ

EPR50-16X11T

該当するサイズの最小穴径、
最大穴径が表示されます。

(DXFデータ一覧はこちら)

3DCADデータ

お問合せください

標準価格

¥6,453

納期

1日

カップリング選定サイトはこちら

カタログ・取扱説明書

伝動能力・寸法表

単位：mm
※許容トルク		最高回転速度 r/min	最大軸穴径	最小軸穴径	慣性モーメント kg･cm²	GD² {kgf･cm²}	質量 kg
N･m	{kgf･m}	最高回転速度 r/min	最大軸穴径	最小軸穴径	慣性モーメント kg･cm²	GD² {kgf･cm²}	質量 kg
90～139	9.2～14.2	15000	22	16	1.55	6.2	0.47

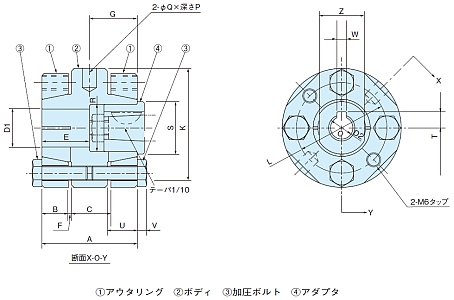

A	B	C	E	F	G	K	L	M	l	N個	P	Q
40	11	15	20	1.5	20	50	38	M6	19	4	8	6

R	S	T	U	V	WE9	Z
20	22	6.7	14	3	4	19

在庫軸穴組合せ

単位：mm
在庫軸穴径 D1XD2
16×11T（φ11テーパ）,20×11T（φ11テーパ）,22×11T（φ11テーパ）

注）
　1．許容トルクは軸穴径により決まります。テーパロックの締付トルクと伝達トルク表を参照ください。
　2．在庫対象外の軸穴径組合わせについても対応しますのでお問い合わせください。
　3．最高回転速度はカップリングの伝動能力によって決められているものです。バランスの調整は施されていません。
　4．質量、慣性モーメント、GD²は最大軸穴径のときの値です。
　5．形番の□□×□□ には左右の軸穴径が入ります。
