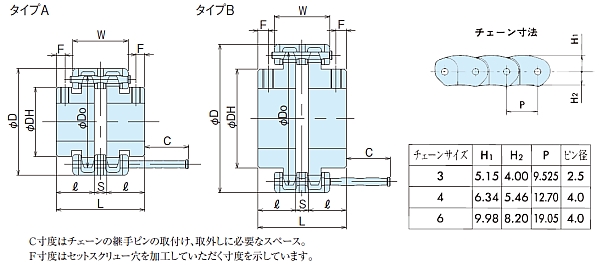

ナイロンチェーンカップリング主要諸元

寸法表

単位：mm

タイプ	軸径		慣性モーメント kg･m2	GD2 kgf･cm2	D	DH	L	l	S
	下穴径	最大
B	16.0	55	5.75×10-3	230	128.0	83.0	89.5	40.0	9.5

W	F	C	概略質量 kg	最大軸径 mm	100r/min以下の 許容伝達トルク N･m
47.5	8.0	24.0	4.3	55	236

注）
　1．全品種下穴で在庫しています。上表以外の形のものもご注文により製作します。
　2．仕上穴・キー溝・セットスクリュー穴は、ご要求により加工いたしますが、加工費は別途申し受けます。（ご指定のない場合の軸穴公差はH8）
　3．慣性モーメント、GD²、概略質量は下穴の場合です。
　4．取替用ナイロンチェーンのご注文もお受けします。

伝動能力表

毎分回転速度 r/min	伝達動力 kW	伝達トルク N･m
100	2.5	236
200	4.8	231
300	7.1	227
400	9.3	223
500	11.4	219
600	13.5	215
700	15.3	209
800	17.2	205
900	19.0	202
1200	23.5	187
1500	27.5	175
1800	30.3	161
2000	31.9	152
2500	33.9	130
