トロイドライブ　主要諸元

形番：TD250S10VLU


[クリックで拡大]

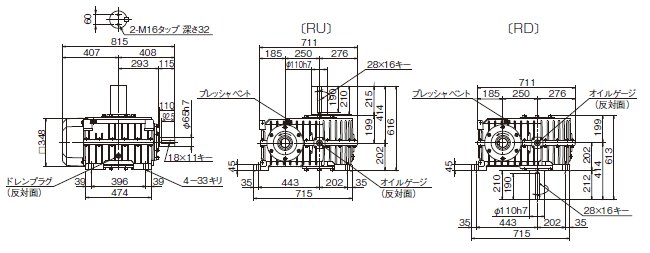

PDF外形図

形番：TD250S10VLU

DXF図形データ

お問合せください
（DXFデータ一覧はこちら)

3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

お問合せください

納期

お問合せください

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力表

称呼
減速比		 実減速比 入力1750　r/min 入力1450　r/min 入力1150　r/min 入力950　r/min 入力500　r/min 入力100　r/min 概略質量
kg
入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク
N･m kgf･m N･m kgf･m N･m kgf･m N･m kgf･m N･m kgf･m N･m kgf･m
10 10.25 101.6 5421 553 98.1 6312 644 93.7 7596 775 90.0 8827 901 72.0 13352 1362 19.4 17560 1792 418

・950r/min以上の値は熱定格により制限されています。短時間運転の場合は別途お問合せください。


出力軸許容荷重

出力軸許容ラジアル荷重 出力軸許容アキシャル荷重
出力軸回転速度　59r/min以下 出力軸回転速度　60r/min～175r/min 出力軸回転速度　59r/min以下 出力軸回転速度　60r/min～175r/min
N kgf N kgf N kgf N kgf
44000 4490 25000 2551 21906 2235 14957 1526

標準仕様

減

速

部
 潤滑方式 オイルバス方式・封入出荷
ダフニーアルファオイルTE260
キー仕様 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷）
塗装仕様 マンセル5PB2/6（ブルー）
下塗：ラッカープライマー　　上塗：ラッカー系塗料
防錆仕様 防錆期間　屋内保管6ヶ月（工場出荷後）
外部防錆処理：さび止めグリース塗布　　　 内部防錆処理：潤滑油封入後密閉
周

囲

条

件		 設置場所 屋内
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと
据付方式 水平・垂直取付
