ウォームパワードライブ　主要諸元

形番：SWM80B100L-RF075S


[クリックで拡大]
※上記はイメージです。正確な情報は下記及び図面にて必ずご確認ください。
※軸配置・相対回転方向はカタログ78ページを参照ください。

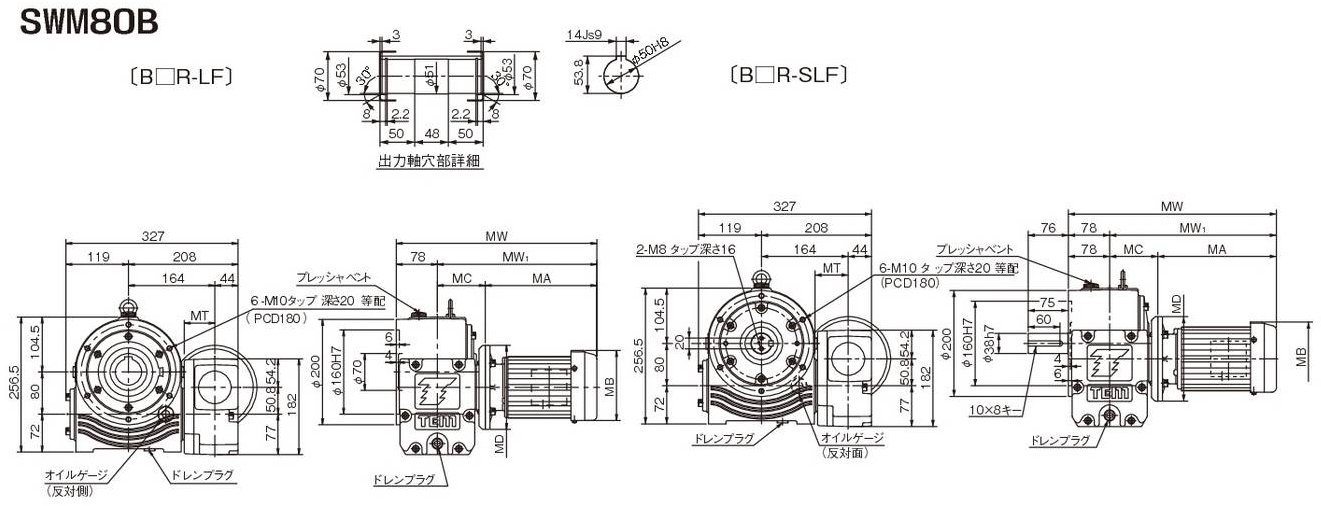

PDF外形図

形番：SWM80B100L-RF075S

DXF図形・3DCADデータ

お問合せください

希望価格(税別)

お問合せください

納期

お問合せください

カタログ・取扱説明書

伝動能力表

減速比 入力1750　r/min 入力1450　r/min 概略
質量
kg
出力トルク 出力トルク
N･m {kgf･m} N･m {kgf･m}
100 305 31.1 362 36.9 55

出力中空軸　許容ラジアル荷重

N {kgf}
8849 903

出力中空軸　許容アキシャル荷重

N {kgf}
11956 1220

モータ寸法表

モータ
容量
kW		 モータ部寸法
MA MC MW1 MW MB MD MT
0.75 235 93 328 406 158 200 90

モータ特性表

モータ
容量		 相数 極数 周波数
Hz		 電圧
50/60/60Hz		 定格電流値
A
50/60/60Hz		 定格回転数
r/min
50/60/60Hz		 保護形式 冷却方式 定格 絶縁階級
0.75kW 三相 4 50/60/60 200/200/220 3.8/3.4/3.4 1410/1690/1710 全閉外扇形
(IP44)		 自力形
(IC411)		 連続 E種

標準仕様

減

速

部
 潤滑方式 オイルバス方式・封入出荷
ダフニーアルファオイルTE260
キー仕様 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷）
塗装仕様 マンセル2.5G6/3（グリーン）
下塗：ラッカープライマー　　上塗：ラッカー系塗料
防錆仕様 防錆期間　屋内保管6ヶ月（工場出荷後）
外部防錆処理：さび止めグリース塗布　　　内部防錆処理：潤滑油封入後密閉
周

囲

条

件		 設置場所 屋内
周囲温度 0℃～40℃
周囲湿度 85%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと
据付方式 水平・垂直取付
