ウォームパワードライブ　主要諸元

形番：SWJ50E60DF


[クリックで拡大]
※軸配置・相対回転方向はカタログ28ページを参照ください。

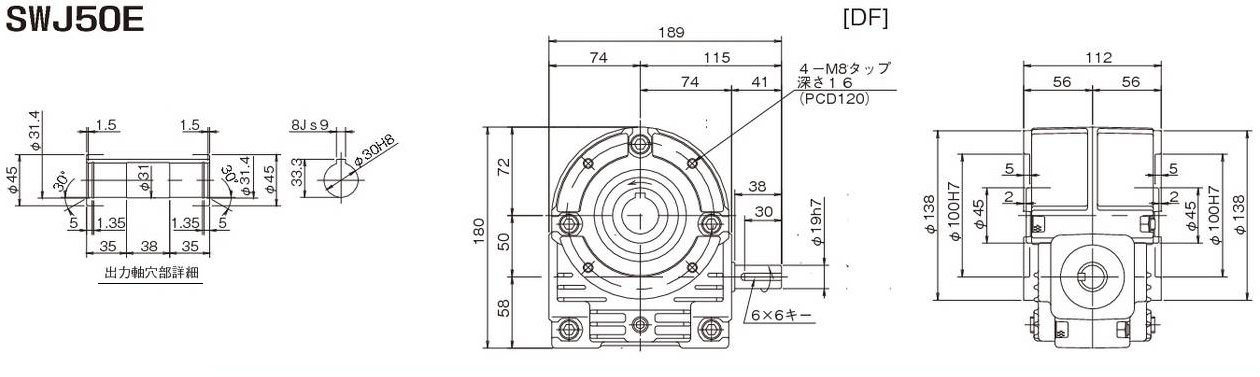

PDF外形図

形番：SWJ50E60DF

DXF図形・3DCADデータ

CADENAS WEB2CADサイトへ

標準価格

¥56,731

納期

5日

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力表

減速比 入力1750　r/min 入力1450　r/min 入力1150　r/min 入力950　r/min 入力500　r/min 入力100　r/min 概略
質量
kg
入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m}
60 0.37 80 8.2 0.34 86 8.7 0.29 91 9.3 0.26 95 9.7 0.17 105 10.7 0.04 106 10.8 11

・1750～1450r/minの回転速度かつ連続1時間以上運転する場合、熱定格を考慮する必要がありますので、技術資料の熱定格係数を参照ください。


出力中空軸　許容ラジアル荷重

入力回転速度
1750　r/min 1450　r/min 1150　r/min 950　r/min 500　r/min 100　r/min
N {kgf} N {kgf} N {kgf} N {kgf} N {kgf} N {kgf}
4603 470 4892 499 5268 538 5517 563 5517 563 5517 563

出力中空軸　許容アキシャル荷重

入力回転速度
1750　r/min 1450　r/min 1150　r/min 950　r/min 500　r/min 100　r/min
N {kgf} N {kgf} N {kgf} N {kgf} N {kgf} N {kgf}
7546 770 7546 770 7546 770 7546 770 7546 770 7546 770

標準仕様

減

速

部
 潤滑方式 オイルバス方式・封入出荷
ダフニーアルファオイルTE260
キー仕様 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷）
塗装仕様 マンセル2.5G6/3（グリーン）
下塗：ラッカープライマー　　上塗：ラッカー系塗料
防錆仕様 防錆期間　屋内保管6ヶ月（工場出荷後）
外部防錆処理：さび止めグリース塗布　　　内部防錆処理：潤滑油封入後密閉
周

囲

条

件		 設置場所 屋内
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと
据付方式 据付自由取付
