ウォームパワードライブ　主要諸元

形番：SW80V60LF


[クリックで拡大]
※軸配置・相対回転方向はカタログ28ページを参照ください。

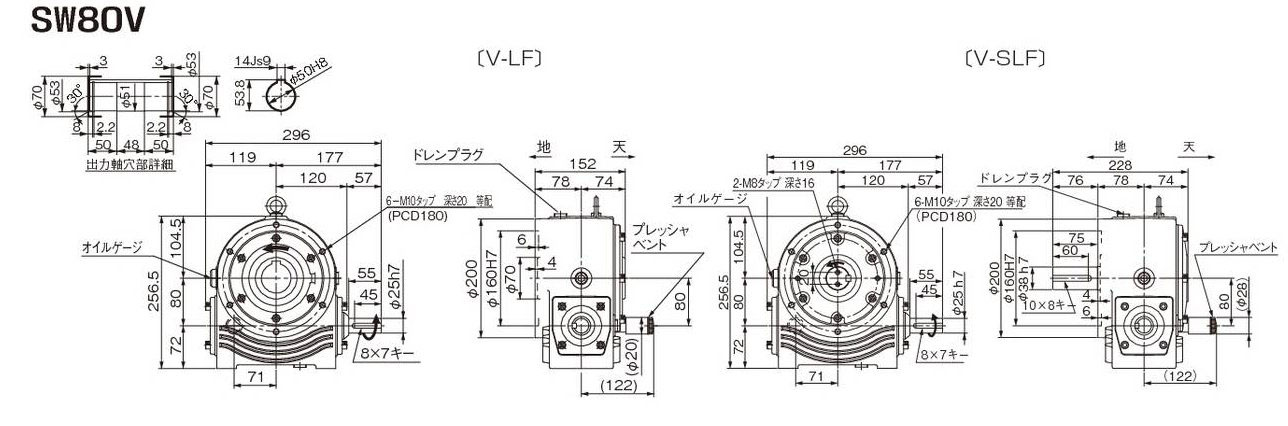

PDF外形図

形番：SW80V60LF

DXF図形・3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥148,000

納期

2週間

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力表

減速比 入力1750　r/min 入力1450　r/min 入力1150　r/min 入力950　r/min 入力500　r/min 入力100　r/min 概略
質量
kg
入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m}
60 1.44 342 34.9 1.35 376 38.4 1.21 414 42.3 1.07 429 43.8 0.62 429 43.8 0.15 430 43.8 26

・1750～950r/minの回転速度かつ連続2時間以上運転する場合、熱定格を考慮する必要がありますので、技術資料の熱定格係数を参照ください。


出力中空軸　許容ラジアル荷重

入力回転速度
1750　r/min 1450　r/min 1150　r/min 950　r/min 500　r/min 100　r/min
N {kgf} N {kgf} N {kgf} N {kgf} N {kgf} N {kgf}
8155 832 8621 880 9269 946 9983 1019 12824 1309 15513 1583

出力中空軸　許容アキシャル荷重

入力回転速度
1750　r/min 1450　r/min 1150　r/min 950　r/min 500　r/min 100　r/min
N {kgf} N {kgf} N {kgf} N {kgf} N {kgf} N {kgf}
16067 1640 15993 1632 15903 1623 15876 1620 15807 1613 15625 1594

標準仕様

減

速

部
 潤滑方式 オイルバス方式・封入出荷
ダフニーアルファオイルTE260
キー仕様 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷）
塗装仕様 マンセル2.5G6/3（グリーン）
下塗：ラッカープライマー　　上塗：ラッカー系塗料
防錆仕様 防錆期間　屋内保管6ヶ月（工場出荷後）
外部防錆処理：さび止めグリース塗布　　　内部防錆処理：潤滑油封入後密閉
周

囲

条

件		 設置場所 屋内
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと
据付方式 水平・垂直取付
