ウォームパワードライブ　主要諸元

形番：SW80V100R-LF


[クリックで拡大]
※上記はイメージです。正確な情報は下記及び図面にて必ずご確認ください。
※軸配置・相対回転方向はカタログ78ページを参照ください。

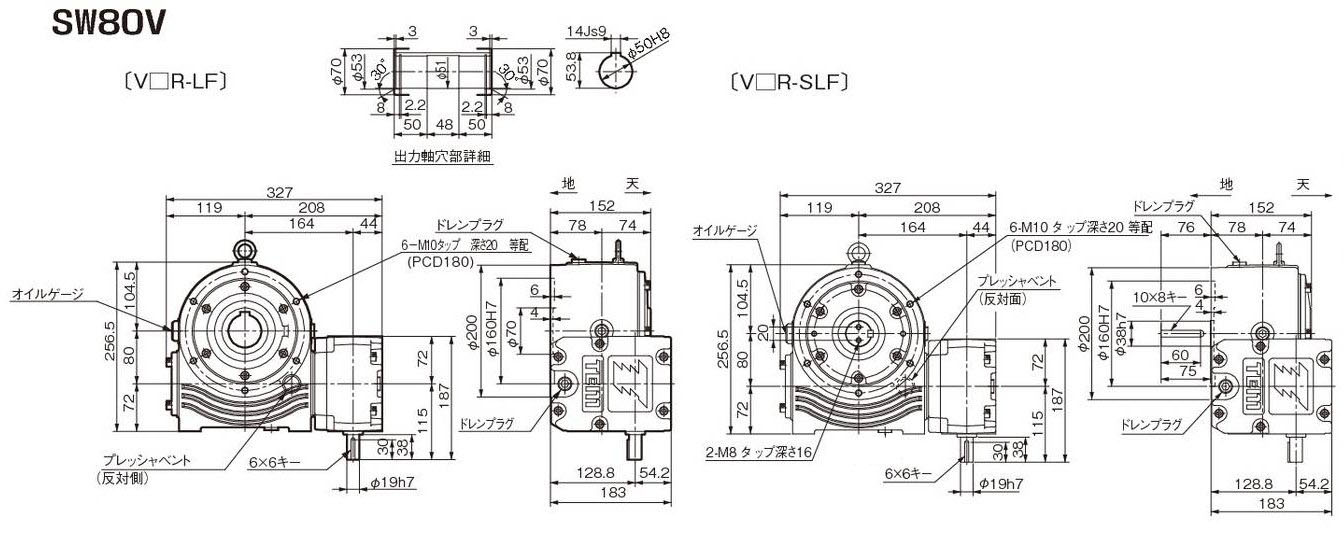

PDF外形図

形番：SW80V100R-LF

DXF図形・3DCADデータ

お問合せください

希望価格(税別)

お問合せください

納期

お問合せください

カタログ・取扱説明書

伝動能力表

減速比 入力1750　r/min 入力1450　r/min 入力1150　r/min 入力950　r/min 入力500　r/min 入力100　r/min 概略
質量
kg
入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m}
100 1.032 419 42.8 0.881 424 43.3 0.722 430 43.9 0.612 433 44.2 0.347 442 45.1 0.081 449 45.8 38

出力中空軸　許容ラジアル荷重

N {kgf}
8849 903

出力中空軸　許容アキシャル荷重

N {kgf}
11956 1220

標準仕様

減

速

部
 潤滑方式 オイルバス方式・封入出荷
ダフニーアルファオイルTE260
キー仕様 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷）
塗装仕様 マンセル2.5G6/3（グリーン）
下塗：ラッカープライマー　　上塗：ラッカー系塗料
防錆仕様 防錆期間　屋内保管6ヶ月（工場出荷後）
外部防錆処理：さび止めグリース塗布　　　内部防錆処理：潤滑油封入後密閉
周

囲

条

件		 設置場所 屋内
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと
据付方式 水平・垂直取付
