ウォームパワードライブ　主要諸元

形番：SW200V400L-SRF


[クリックで拡大]
※軸配置・相対回転方向はカタログ78ページを参照ください。

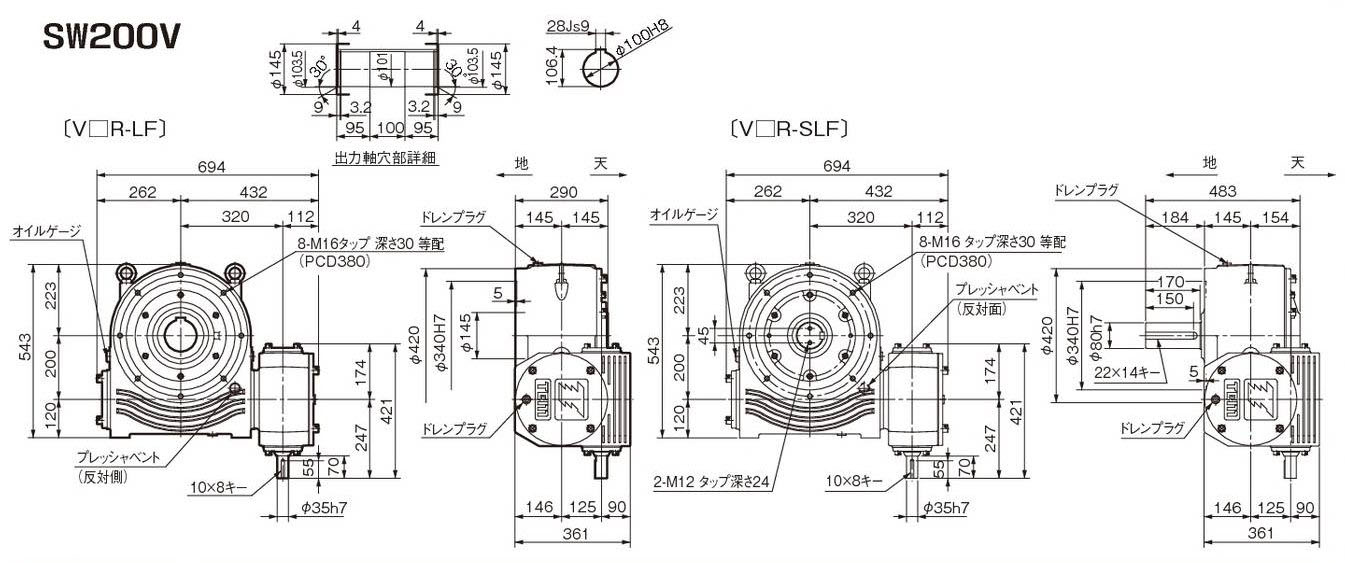

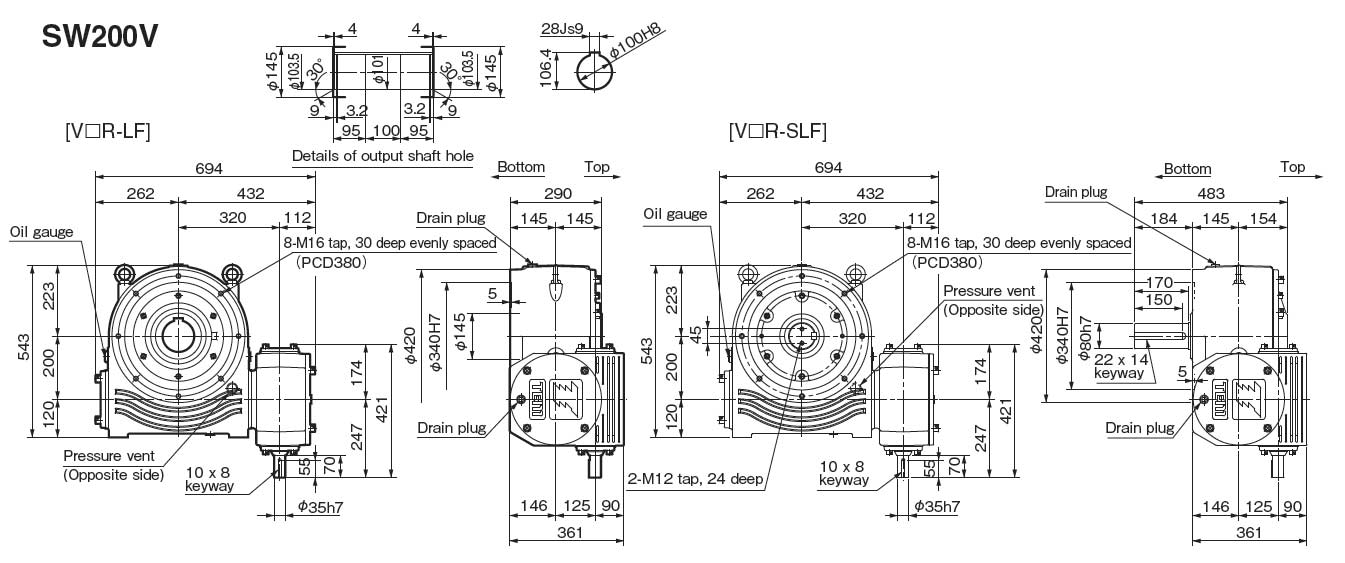

PDF外形図

形番：SW200V400L-SRF

DXF図形・3DCADデータ

お問合せください

標準価格

¥1,295,333

納期

2ヶ月

カタログ・取扱説明書

伝動能力表

減速比 入力1750　r/min 入力1450　r/min 入力1150　r/min 入力950　r/min 入力500　r/min 入力100　r/min 概略
質量
kg
入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m}
400 3.94 5689 580 3.35 5704 582 2.74 5704 582 2.32 5704 582 1.32 5704 582 0.33 5704 582 304

出力中実軸　許容ラジアル荷重

N {kgf}
27943 3035

標準仕様

減

速

部
 潤滑方式 オイルバス方式・封入出荷
ダフニーアルファオイルTE260
キー仕様 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷）
（入力軸キー溝は熱処理によるひずみで公差外となる場合もあります。）
塗装仕様 マンセル2.5G6/3（グリーン）
下塗：ラッカープライマー　　上塗：ラッカー系塗料
防錆仕様 防錆期間　屋内保管6ヶ月（工場出荷後）
外部防錆処理：さび止めグリース塗布　　　内部防錆処理：潤滑油封入後密閉
周

囲

条

件		 設置場所 屋内
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと
据付方式 水平・垂直取付
