ウォームパワードライブ　主要諸元

形番：SW125V10LF


[クリックで拡大]
※軸配置・相対回転方向はカタログ28ページを参照ください。

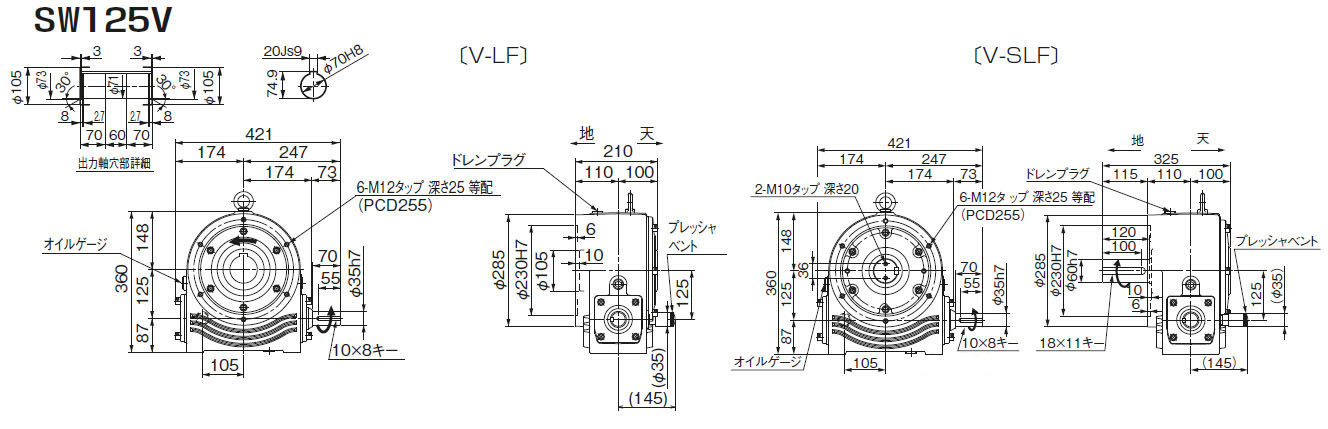

PDF外形図

形番：SW125V10LF

DXF図形・3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥345,833

納期

2週間

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力表

減速比 入力1750　r/min 入力1450　r/min 入力1150　r/min 入力950　r/min 入力500　r/min 入力100　r/min 概略
質量
kg
入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク 入力
kW		 出力トルク
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m}
10 17.70 909 92.7 16.42 1012 103 14.66 1130 115 13.80 1279 131 9.55 1637 167 2.14 1705 174 72

・1750～950r/minの回転速度かつ連続2時間以上運転する場合、熱定格を考慮する必要がありますので、技術資料の熱定格係数を参照ください。


出力中空軸　許容ラジアル荷重

入力回転速度
1750　r/min 1450　r/min 1150　r/min 950　r/min 500　r/min 100　r/min
N {kgf} N {kgf} N {kgf} N {kgf} N {kgf} N {kgf}
7715 787 8025 819 8503 868 8740 892 10585 1080 22485 2294

出力中空軸　許容アキシャル荷重

入力回転速度
1750　r/min 1450　r/min 1150　r/min 950　r/min 500　r/min 100　r/min
N {kgf} N {kgf} N {kgf} N {kgf} N {kgf} N {kgf}
10598 1081 11149 1138 12050 1230 12449 1270 16238 1657 30488 3111

標準仕様

減

速

部
 潤滑方式 オイルバス方式・封入出荷
ダフニーアルファオイルTE260
キー仕様 新JIS並級　JIS B1301-1976（中実軸部キーは付属出荷）
（入力軸キー溝は熱処理によるひずみで公差外となる場合もあります。）
塗装仕様 マンセル2.5G6/3（グリーン）
下塗：ラッカープライマー　　上塗：ラッカー系塗料
防錆仕様 防錆期間　屋内保管6ヶ月（工場出荷後）
外部防錆処理：さび止めグリース塗布　　　内部防錆処理：潤滑油封入後密閉
周

囲

条

件		 設置場所 屋内
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性および爆発性ガス、蒸気および結露がなく塵埃の少ないこと
据付方式 水平・垂直取付
