ハイポイドモートルTEシリーズ　主要諸元

形番：HMTE075-38U15SB


[クリックで拡大]

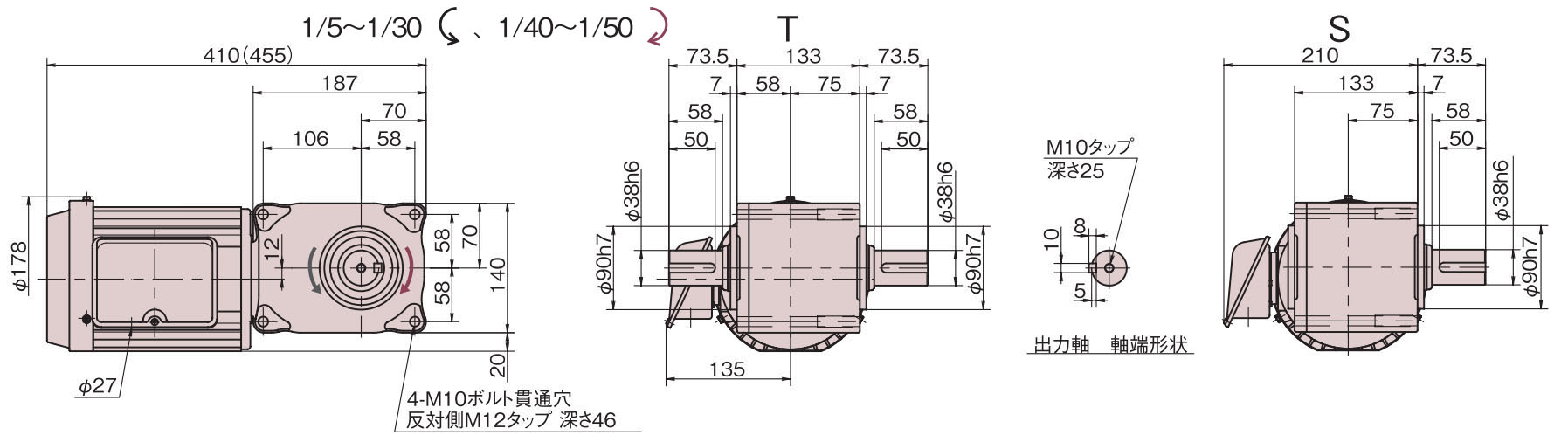

※（）内はブレーキ付の寸法です。

PDF外形図

形番：HMTE075-38U15SB

DXF図形・3DCADデータ

お問合せください

標準価格

お問合せください

納期

お問合せください

伝動能力表

モータ
出力		 実減速比 減速
段数		 出力軸回転速度
r/min
50/60/60Hz		 出力軸許容トルク 出力軸許容
Ｏ．Ｈ．Ｌ		 概略質量
kg
50Hz 60Hz
N･m {kgf･m} N･m {kgf･m} N {kgf}
0.75kW 1/15 2 100/120/120 62.7 6.4 51.9 5.3 2401 245 29.0

出力軸回転速度は、モータの同期回転速度を減速比で割った値です。

ブレーキモータ特性表

相数 極数 周波数
Hz		 電圧
V
50/60/60Hz		 定格電流値
A
50/60/60Hz		 定格回転数
r/min
50/60/60Hz		 保護形式 冷却方式 定格 IEコード 耐熱クラス 交流側
ブレーキ電流値
A
(参考値) at20ﾟC
三相 4 50/60/60 200/200/220 4.0/3.5/3.4 1440/1730/1740 保護形
(IP20)		 自力形
(IC411)		 連続(S1) IE3 155(F) 0.17

標準仕様

ブレーキ形式 無励磁作動形・直流電磁ブレーキ
減

速

部
 潤滑方式 グリース潤滑
軸端キー溝部 新JISキー（JIS B1301-1976）：出力軸キー添付（キーみぞは並級です、中空軸形は除きます）
出力軸端 タップ加工あり（中空軸形は除きます）
周

囲

条

件		 設置場所 屋内で塵埃が少なく水のかからない場所
周囲温度 -20℃～40℃
周囲湿度 85%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性ガス・爆発性ガス・蒸気などがないこと
取付方向 水平、垂直、傾斜等、据付角度の制限なし
塗　装　色 マンセル　2.5G6/3
