ハイポイドモートルTAシリーズ　主要諸元

形番：HMTA370-55H40

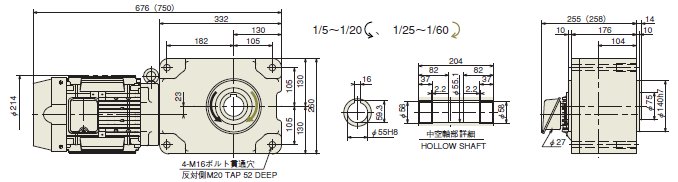

[クリックで拡大]

※（）内はブレーキ付の寸法です。

PDF外形図

形番：HMTA370-55H40

DXF図形・3DCADデータ

お問合せください

標準価格

お問合せください

納期

お問合せください

カタログ・取扱説明書

伝動能力表

モータ
出力		 実減速比 減速
段数		 出力軸回転速度
r/min
50/60/60Hz		 出力軸許容トルク 出力軸許容
Ｏ．Ｈ．Ｌ		 概略質量
kg
50Hz 60Hz
N･m {kgf･m} N･m {kgf･m} N {kgf}
3.7kW 1/40 3 37.5/45/45 782 79.8 652 66.5 8820 900 70.0

出力軸回転速度は、モータの同期回転速度を減速比で割った値です。

モータ特性表

相数 極数 周波数
Hz		 電圧
V
50/60/60Hz		 定格電流値
A
50/60/60Hz		 定格回転数
r/min
50/60/60Hz		 保護形式 冷却方式 定格 絶縁階級
三相 4 50/60/60 200/200/220 16.0/14.8/14.0 1420/1710/1730 全閉外扇形
(IP44)		 自力形
(IC411)		 連続 E種

標準仕様

減

速

部
 潤滑方式 グリース潤滑
軸端キー溝部 新JISキー（JIS B1301-1976）：出力軸キー添付（キーみぞは並級です、中空軸形は除きます）
出力軸端 タップ加工あり（中空軸形は除きます）
周

囲

条

件		 設置場所 屋内で塵埃が少なく水のかからない場所
周囲温度 -20℃～40℃
周囲湿度 85%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性ガス・爆発性ガス・蒸気などがないこと
取付方向 水平、垂直、傾斜等、据付角度の制限なし
塗　装　色 マンセル　2.5G6/3

オプション

軸端カバー

・中空軸形で、取付とは反対側の中空軸端に取付けるカバーを用意しています。アダプター付・両軸形にも対応しています。
　（材質：ポリプロピレン樹脂製、グリーン色）


・寸法（単位：mm）、PDF図面、標準価格・納期


形番 適用容量、速比 PDF図面 標準価格 納期
HM140CAP 0.4kW 1/600～1/1200
0.75kW 1/300～1/480
1.5kW 1/100～1/200
2.2kW 1/80～1/120
3.7kW 1/5～1/60
5.5kW 1/5～40		 PDF
標準仕様用		 ¥2,208 在庫品

トルクアーム

・中空軸形で、軸上取付とする場合のトルクアームを用意しています。アダプター付・両軸形にも対応しています。（材質：SS400）

減速機の取付状態に合わせてどちらにも取付が可能です。

・寸法（単位：mm）、PDF図面、標準価格・納期

形番 適用容量、速比 A B C D H L R1 R2 R3 ΦZ1 ΦZ2 推奨
ボルト		 板厚
t		 PDF図面 標準価格 納期
HM350TA 0.4kW 1/600～1/1200
0.75kW 1/300～1/480
1.5kW 1/100～1/200
2.2kW 1/80～1/120
3.7kW 1/5～1/60
5.5kW 1/5～1/40		 350 245 105 182 293 331 22 26 ― 22 22 M20 9 PDF ¥8,729 在庫品
