マイタギヤボックス　主要諸元

形番：ED7M-1-1-U-Y

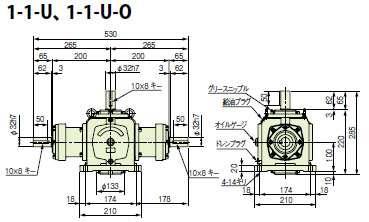

[クリックで拡大]
※参考画像です

・キー溝の位相は図とは異なりますのでご注意ください。

・外形寸法図は7Mサイズの軸径寸法です。
　減速比により、軸径寸法が異なりますので詳細図にて
　確認してください。

・各プラグ、オイルゲージ、グリースニップルは
　取付形式Y（床取付）の位置です。

軸配置 : 1-1-U

図内の矢印は、回転関係を示しています。

PDF外形図

形番：ED7M-1-1-U-Y

DXF図形データ

お問合せください
（DXFデータ一覧はこちら)

3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥223,726

納期

3週間

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力表

速比 ラテラル軸
回転速度
r/min 		伝動能力：ラテラル2軸タイプ 許容OHL クロス軸
許容トルク		 慣性モーメント
{GD2}		 バック
ラッシ
度		 概略
質量
kg		 概略油量
(オイルバス)
入力
kW		 クロス軸トルク ラテラル軸 クロス軸
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} ×10-3
kg･m2		 ×10-3
{kgf･m2}
1:1 3000 --- --- --- --- --- --- --- 320 32.7 5.30 21.2 0.24
～
0.94		 41 1.6L
2000 18.9 73.5 7.50 2010 300 2500 310
1750 17.3 92.4 9.42 2156 220 2842 290
1450 15.4 99.4 10.1 2450 250 3136 320
1150 12.8 105 10.7 2744 280 3234 330
870 10.6 114 11.7 2989 305 3381 345
580 7.98 128 13.1 3381 345 3822 390
300 4.44 138 14.1 4410 450 5537 565
100 1.54 144 14.7 5096 520 6272 640
10 0.15 149 15.2 5096 520 6272 640

・各回転速度間でご使用の場合には、補間法にて算出ください。

・ラテラル軸回転速度が10r/min未満の場合は、10r/minの数値をご使用ください。

・ラテラル軸回転速度が1150r/minを超えてご使用の場合は、強制給油仕様となります。(特殊仕様のご紹介)
　また、運転時間、運転サイクル、周囲温度、負荷状況により使用範囲・伝動能力が制限されますので当社までお問い合せください。

標準仕様

減

速

部
 軸端キー溝部 新JISキー（JIS B1301-1976）：出力軸キー添付（キーみぞは並級です）
出力軸端 タップ加工あり
周

囲

条

件		 設置場所 屋内で塵埃が少なく水のかからない場所
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性ガス・爆発性ガス・蒸気などがないこと
取付方向 水平、垂直、傾斜等、据付角度の制限有り
塗　装　色 マンセル　2.5G6/3
