マイタギヤボックス　主要諸元

形番：ED10B20-1-1-U-Y

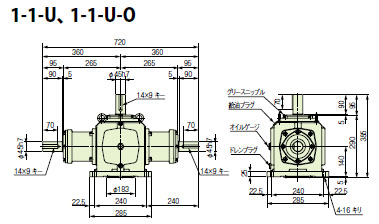

[クリックで拡大]
※参考画像です

・キー溝の位相は図とは異なりますのでご注意ください。

・各プラグ、オイルゲージ、グリースニップルは
　取付形式Y（床取付）の位置です。

軸配置 : 1-1-U

図内の矢印は、回転関係を示しています。

PDF外形図

形番：ED10B20-1-1-U-Y

DXF図形データ

お問合せください
（DXFデータ一覧はこちら)

3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥546,648

納期

1ヶ月

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力表

速比 ラテラル軸
回転速度
r/min 		伝動能力：ラテラル2軸タイプ 許容OHL クロス軸
許容トルク		 慣性モーメント
{GD2}		 バック
ラッシ
度		 概略
質量
kg		 概略油量
(オイルバス)
入力
kW		 クロス軸トルク ラテラル軸 クロス軸
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} N･m {kgf･m} ×10-3
kg･m2		 ×10-3
{kgf･m2}
2:1 3000 --- --- --- --- --- --- --- 891 91.0 11.0 44.0 0.11
～
0.58		 100 3.7L
2000 22.4 203 20.7 4167 425 7845 800
1750 19.7 211 21.5 4459 455 8232 840
1450 16.5 213 21.7 5194 530 9212 940
1150 13.3 216 22.0 6174 630 10486 1070
870 10.2 220 22.5 7448 760 11760 1200
580 7.00 225 23.0 9555 975 11760 1200
300 3.73 232 23.7 9996 1020 11760 1200
100 1.28 240 24.5 9996 1020 11760 1200
10 0.13 249 25.5 9996 1020 11760 1200

・各回転速度間でご使用の場合には、補間法にて算出ください。

・ラテラル軸回転速度が10r/min未満の場合は、10r/minの数値をご使用ください。

・ラテラル軸回転速度が1750r/minを超えてご使用の場合は、強制給油仕様となります。(特殊仕様のご紹介)
　また、運転時間、運転サイクル、周囲温度、負荷状況により使用範囲・伝動能力が制限されますので当社までお問い合せください。

標準仕様

減

速

部
 軸端キー溝部 新JISキー（JIS B1301-1976）：出力軸キー添付（キーみぞは並級です）
出力軸端 タップ加工あり
周

囲

条

件		 設置場所 屋内で塵埃が少なく水のかからない場所
周囲温度 -10℃～50℃
周囲湿度 95%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性ガス・爆発性ガス・蒸気などがないこと
取付方向 水平、垂直、傾斜等、据付角度の制限有り
塗　装　色 マンセル　2.5G6/3
