クローゼモータ　主要諸元

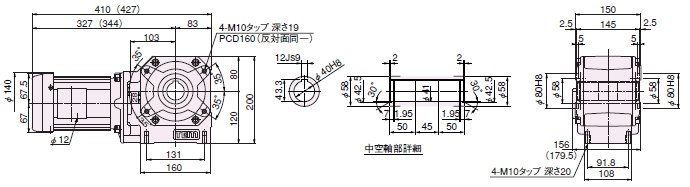

形番：HCMA040-280H200


[クリックで拡大]

※（）内はブレーキ付の寸法です。

PDF外形図

形番：HCMA040-280H200

DXF図形・3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥142,963

納期

5日

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

減速機特性表

モータ
出力		 実減速比 減速
段数		 出力軸回転速度
r/min
50/60/60Hz		 出力軸許容トルク 出力軸許容
Ｏ．Ｈ．Ｌ		 概略質量
kg
N･m {kgf･m} N･m {kgf･m}
50Hz 60Hz N {kgf}
0.4kW 1/200 2 7.5/9/9 280 28.6 252 25.7 5320 543 25.0

出力軸回転速度は、モータの同期回転速度を減速比で割った値です。

モータ特性表

相数 極数 周波数
Hz		 電圧
V
50/60/60Hz		 定格電流値
A
50/60/60Hz		 定格回転数
r/min
50/60/60Hz		 保護形式 冷却方式 定格 絶縁階級
三相 4 50/60/60 200/200/220 2.3/2.0/2.0 1380/1650/1680 全閉外扇形
(IP44)		 自力形
(IC411)		 連続 E種

標準仕様

減

速

部
 潤滑方式 オイル潤滑
軸端キー溝部 新JISキー（JIS B 1301-1976 並級）：出力軸キー添付（中空軸形は除きます）
出力軸端 タップ加工あり（中空軸形は除きます）
周

囲

条

件		 設置場所 屋内で塵埃が少なく水のかからない場所
周囲温度 0℃～40℃
周囲湿度 85%以下（結露のないこと）
高　　度 標高1000m以下
雰 囲 気 腐食性ガス・爆発性ガス・蒸気などがないこと
取付方向 水平据付が標準仕様です。水平据付以外の据付の場合は別途ご指示ください。
塗　装　色 マンセル　2.5G6/3

オプション

軸端カバー

・クローゼモータ中空軸形で、取付とは反対側の中空軸端に取付けるカバーを用意しています。（材質：SS400）



・寸法（単位：mm）、PDF図面、希望価格・納期

形番 枠番 ΦA B C PDF図面 希望価格(税別) 納期
CSM28CAP 28 84 20 18 PDF ¥7,907 2日

トルクアーム

・中空軸形で、軸上取付とする場合のトルクアームを用意しています。（材質：SS400）

・寸法（単位：mm）、PDF図面、希望価格・納期

形番 減速機
枠番		 A B
PCD		 ΦC ΦD E F ΦJ ΦK M度 T ボルト
サイズ		 締付トルク 質量
kg		 PDF図面 希望価格(税別) 納期
N・m {kgf・m}
CSM28TA 28 175 160 185 135 25 45 14 11 35゜ 9 M10×25 51 5.2 1.6 PDF ¥11,815 2日

ベース

・フェイスマウント・中空軸形で、ベース取付・フランジ取付をする場合のベースを用意しています。

・寸法（単位：mm）、PDF図面、希望価格・納期

形番 減速機
枠番		 A B C D E F G H ΦI ΦJ ΦK L ボルト
サイズ		 締付トルク 質量
kg		 PDF図面 希望価格(税別) 納期
N・m {kgf・m}
CSM28BA 28 204 170 170 136 45 15 91.8 131 11 15 100 110 M10×30 51 {5.2} 0.9 PDF ¥12,185 2日
