不锈钢顶板链条TSA型 主要规格
TSA
特点

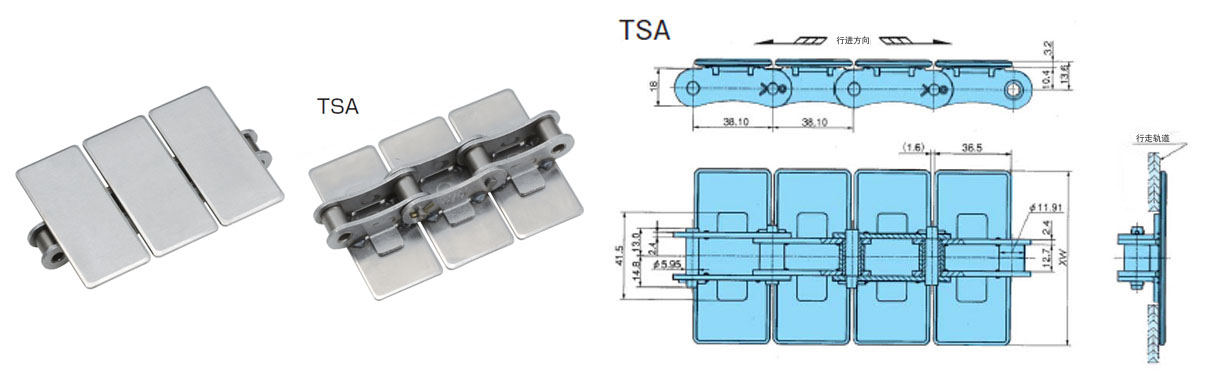

- ・在双节距链条上装有顶板的输送用链条。可使用双节距链条用链轮。
- ・本体链条也可使用NP规格、LAMBDA免加油规格、SS规格。
- ・还备有可提高顶板耐磨损性的淬火规格、对顶板上表面进行了镀硬铬处理的规格等，可根据工件和使用环境进行选择。
[点击扩大]
| ※ | 通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据（CAD数据）。 |
| ※ | 1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。 【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032 |
目录・使用说明书
主要规格
| 链条 节距 mm |
规格 | 形式 | 顶板 宽度 XW mm |
最大容许张力 kN |
大概 质量 kg/m |
可使用温度范围 ﾟC |

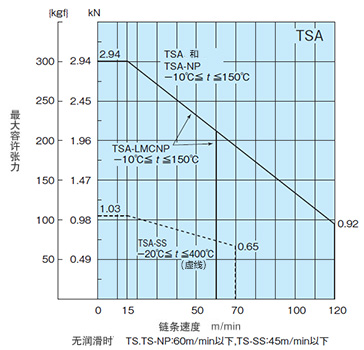

能力 曲线图 |
1个单元的链环数 |
|---|---|---|---|---|---|---|---|---|
| 38.10 | 标准规格 | TSA550 | 55.0 | 2.94 | 2.8 | -10～150 | 表示能力 曲线图 |
80 |
| TSA635 | 63.5 | 3.0 | ||||||
| TSA762 | 76.2 | 3.3 | ||||||
| TSA826 | 82.6 | 3.5 | ||||||
| TSA950 | 95.0 | 3.8 | ||||||
| TSA1016 | 101.6 | 4.0 | ||||||
| TSA1100 | 110.0 | 4.2 | ||||||
| TSA1143 | 114.3 | 4.3 | ||||||
| TSA1270 | 127.0 | 4.6 | ||||||
| TSA1524 | 152.4 | 5.2 | ||||||
| TSA1905 | 190.5 | 6.1 | ||||||
| 38.10 | NP规格 | TSA550-NP | 55.0 | 2.94 | 2.8 | -10～150 | 表示能力 曲线图 |
80 |
| TSA635-NP | 63.5 | 3.0 | ||||||
| TSA762-NP | 76.2 | 3.3 | ||||||
| TSA826-NP | 82.6 | 3.5 | ||||||
| TSA950-NP | 95.0 | 3.8 | ||||||
| TSA1016-NP | 101.6 | 4.0 | ||||||
| TSA1100-NP | 110.0 | 4.2 | ||||||
| TSA1143-NP | 114.3 | 4.3 | ||||||
| TSA1270-NP | 127.0 | 4.6 | ||||||
| TSA1524-NP | 152.4 | 5.2 | ||||||
| TSA1905-NP | 190.5 | 6.1 | ||||||
| 38.10 | Lambda规格 | TSA550-LMCNP | 55.0 | 2.94 | 2.8 | -10～150 | 表示能力 曲线图 |
80 |
| TSA635-LMCNP | 63.5 | 3.0 | ||||||
| TSA762-LMCNP | 76.2 | 3.3 | ||||||
| TSA826-LMCNP | 82.6 | 3.5 | ||||||
| TSA950-LMCNP | 95.0 | 3.8 | ||||||
| TSA1016-LMCNP | 101.6 | 4.0 | ||||||
| TSA1100-LMCNP | 110.0 | 4.2 | ||||||
| TSA1143-LMCNP | 114.3 | 4.3 | ||||||
| TSA1270-LMCNP | 127.0 | 4.6 | ||||||
| TSA1524-LMCNP | 152.4 | 5.2 | ||||||
| TSA1905-LMCNP | 190.5 | 6.1 | ||||||
| 38.10 | SS规格 | TSA550-SS | 55.0 | 1.03 | 2.8 | -20～400 | 表示能力 曲线图 |
80 |
| TSA635-SS | 63.5 | 3.0 | ||||||
| TSA762-SS | 76.2 | 3.3 | ||||||
| TSA826-SS | 82.6 | 3.5 | ||||||
| TSA950-SS | 95.0 | 3.8 | ||||||
| TSA1016-SS | 101.6 | 4.0 | ||||||
| TSA1100-SS | 110.0 | 4.2 | ||||||
| TSA1143-SS | 114.3 | 4.3 | ||||||
| TSA1270-SS | 127.0 | 4.6 | ||||||
| TSA1524-SS | 152.4 | 5.2 | ||||||
| TSA1905-SS | 190.5 | 6.1 |
标注
1.SS规格的顶板形状与其他规格略有不同。
HTP型
[点击扩大]
[点击扩大]
| 链条 节距 kg/m |
规格 | 形式 | 顶板 宽度 XW mm |
最大容许张力 kN |
大概 质量 kg/m |
可使用温度范围 ﾟC |
能力 曲线图 |
1个单元的链环数 |
|---|---|---|---|---|---|---|---|---|
| 38.10 | HTP型 | TSA550-HTP | 55.0 | - | - | - | - | - |
| TSA635-HTP | 63.5 | |||||||
| TSA762-HTP | 76.2 | |||||||
| TSA826-HTP | 82.6 | |||||||
| TSA950-HTP | 95.0 | |||||||
| TSA1016-HTP | 101.6 |
标注
1.顶板硬度为HRC40～（本体链条为普通规格）
2.为订单生产。
3.顶板安装采用铆接固定。
适用链轮
※点击型号可显示详细信息。点击画像可扩大。
  |
|
适用塑料轨道
※点击型号可显示详细信息。点击画像可扩大。
  |
本塑料导轨不具备耐热性及耐药性。 |
||||||||||||||||||||
