ステンレストップチェーンTTU形 主要諸元
TTU
特長
- ・曲線搬送用ステンレストップチェーンの標準タイプ。全部品ステンレス製です。
- ・ヒンジとプレートの一部をラップさせた上面形状。搬送物の安定搬送に適します。
- ・プレート上面は研削仕上げを行ったミガキ仕様です。
[クリックで拡大]
| ※ | 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
主要諸元・価格・納期
| チェーン ピッチ mm |
仕様 | 形式 | トップ プレート幅 XW mm |
最大許容張力 kN |
概略 質量 kg/m |
使用温度範囲 ﾟC |

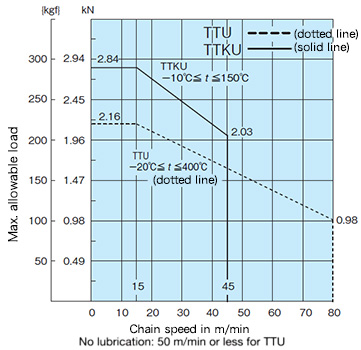

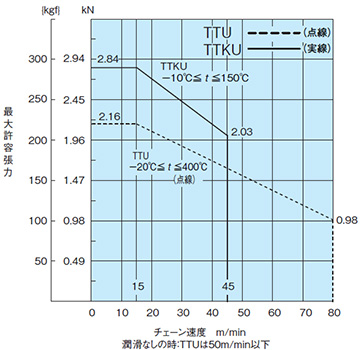

能力 線図 |
1ユニッ トのリ ンク数 |
希望価格/リンク(税別) | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|
| 38.1 | N仕様 | TTU762-N | 76.2 | 2.16 | 2.8 | -20～400 | 能力線図 を表示 |
80 | ¥2,310 | 在庫品 |
| TTU826-N | 82.6 | 3.0 | ¥2,380 | 在庫品 | ||||||
| TTU1143-N | 114.3 | 3.7 | ¥3,000 | 在庫品 | ||||||
| TTU1905-N | 190.5 | 5.5 | ¥5,200 | 在庫品 |
注記
1.プレート上面はミガキ仕様です。トッププレートおよびピンはマルテンサイト系ステンレスを使用しています。
2.2003年10月、2009年7月にモデルチェンジを実施しています。従来のTTU形とは連結できません。チェーン1本単位で交換ください。
3.2003年10月以前のTTU形とは最小横曲り半径が異なります。取換る場合は最小横曲り半径を確認してください。
継手ピン
| 形番 | 適用チェーン形式 | ピン材質 | 希望価格(税別) | 納期 | 図面 |
|---|---|---|---|---|---|
| TTU-N-RP | TTU-N | マルテンサイト系ステンレス | ¥174 | 在庫品 | 図面 |
適用スプロケット
※形番クリックで詳細情報を表示します。画像はクリックで拡大します。
   |
× (ドラッグで移動できます)
× (ドラッグで移動できます)
× (ドラッグで移動できます)
|
適用アイドラホイール
※形番クリックで詳細情報を表示します。画像はクリックで拡大します。
 |
|
適用プラレール
※形番クリックで詳細情報を表示します。画像はクリックで拡大します。
  |
本プラレールは耐熱性および耐薬品性を有していません。 |
||||||||||||||||||||
