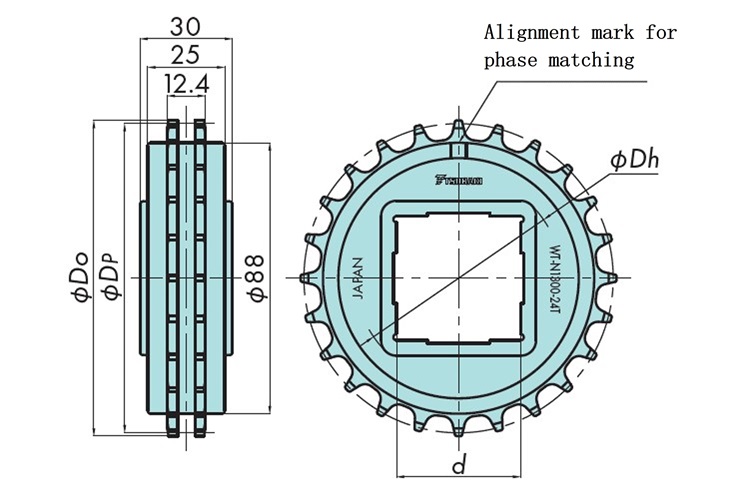

トップチェーン用スプロケット WT-N1300 主要諸元
形番：WT-N1300-24T40S
[クリックで拡大]
| ※ | 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
適用チェーン
WT1306-W
主要諸元
| 形番 | 歯数 | ピッチ円直径 Dp mm | 外径 Do mm | 軸穴 形状 |
軸穴寸法 d mm |
ハブ直径 Dh mm |
概略質量 kg |
|---|---|---|---|---|---|---|---|
| WT-N1300-24T40S | 24 | 100.36 | 102.5 | 四角 | □40 | 67 | 0.1 |
| 材質 | 外観色 | タイプ | 使用温度範囲 |
|---|---|---|---|
| 強化ポリアミド | ブラック | 一体形 | -20℃～80℃ |
注記
1.在庫品です。
2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
3.シャフト仕様はみがき棒鋼をご使用ください。
