トップチェーン用スプロケット WT-N1300 主要諸元
形番：WT-N1300-15T25
[クリックで拡大]
| ※ | 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
適用チェーン
WT1306-W

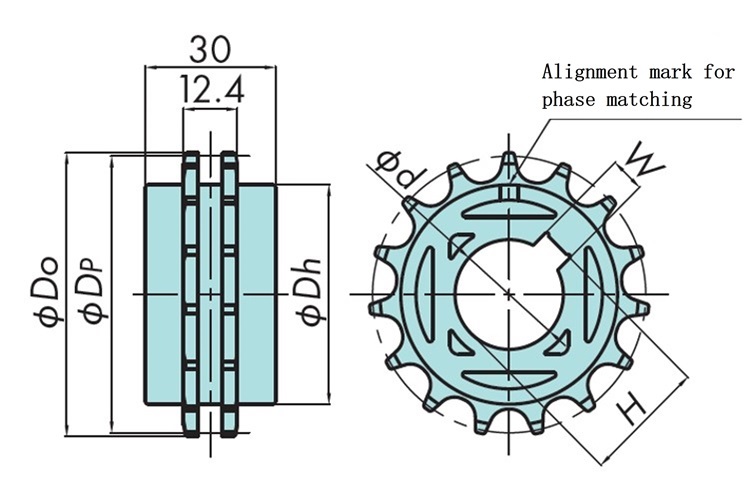

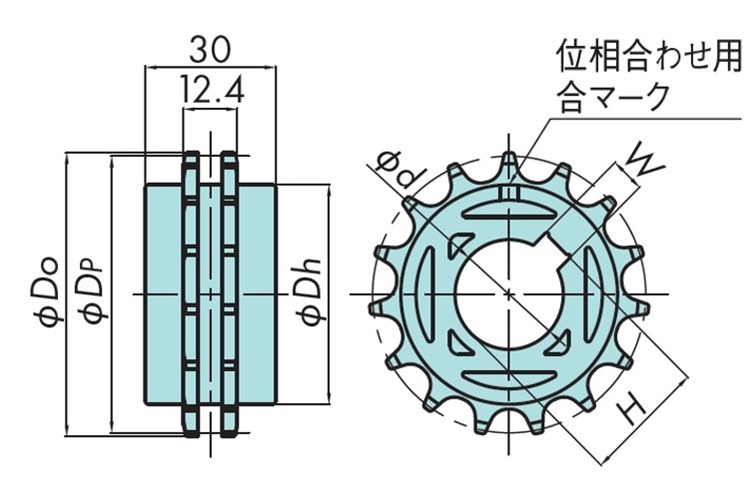

主要諸元
| 形番 | 歯数 | ピッチ円直径 Dp mm | 外径 Do mm | 軸穴 形状 |
軸穴径 d mm |
キー溝 W mm | キー溝 H mm |
ハブ直径 Dh mm |
概略質量 kg |
|---|---|---|---|---|---|---|---|---|---|
| WT-N1300-15T25 | 15 | 63.01 | 64.6 | 丸 | Φ25 | 8 | 28.3 | 50 | 0.05 |
| 材質 | 外観色 | タイプ | 使用温度範囲 |
|---|---|---|---|
| 強化ポリアミド | ブラック | 一体形 | -20℃～80℃ |
注記
1.在庫品です。
2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
3.シャフト仕様はみがき棒鋼をご使用ください。
