塑料顶板链用链轮 WT-N0700 主要规格
型号：WT-N0700-48T40S
[点击扩大]
标准价格
请咨询
交货期
请咨询
| ※ | 通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据（CAD数据）。 |
| ※ | 1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。 【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032 |
目录・使用说明书
适用链条
WT0705-M, WT0705-W
主要规格

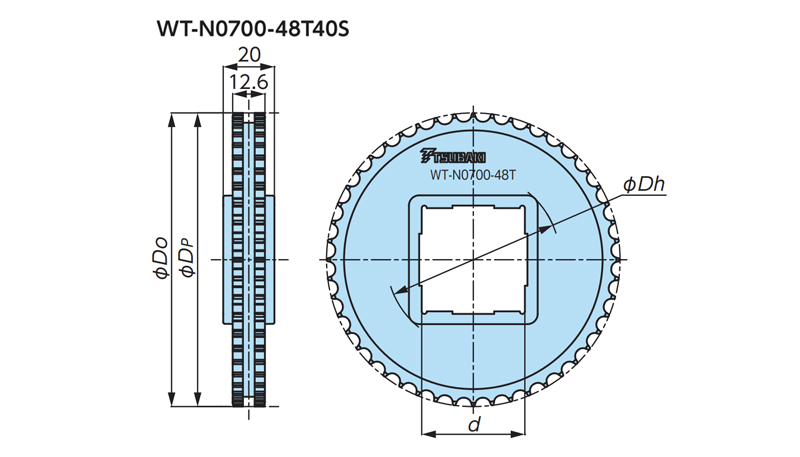

| 型号 | 齿数 | 节距圆直径 Dp mm | 外径 Do mm | 轴孔 形状 |
轴孔尺寸 d mm |
轮彀直径 Dh mm |
约重 kg |
|---|---|---|---|---|---|---|---|
| WT-N0700-48T40S | 48 | 114.67 | 114.7 | 方形 | □40 | 68 | 0.074 |
| 材质 | 外观颜色 | 类型 | 可使用温度范围 |
|---|---|---|---|
| 增强聚酰胺 | 黑色 | 一体型 | -20℃～80℃ |
标注
1.库存品。
2.为了吸收链条与输送机的热膨胀差以及链条与链轮的安装误差，链轮与轴的配合采用松配合。
3.可提供上述齿数，链轮型号，材质以外的产品。（切削品）
4.轴规格请使用抛光件。
5.将链轮安装到轴上时，把商标和印记作为基准来固定方向和齿的位置。
