トップチェーン用プラレール　主要諸元

主要諸元

	形番	T mm	W mm	材質	使用温度 ℃	取付ネジ	DXF 図形 データ	標準価格	納期	PDF 外形図
本体レール	PR-PH520-PLF	5	20	PLF	-20～60	M5 皿小ネジ	DXF	お問合せください	お問合せください	PDF
	PR-PH530-PLF		30				DXF	お問合せください	お問合せください	PDF
	PR-PH540-PLF		40				DXF	お問合せください	お問合せください	PDF
	PR-PH320-PLF	3	20				DXF	お問合せください	お問合せください	PDF
	PR-PH340-PLF		40				DXF	お問合せください	お問合せください	PDF
エンドプレート	PR-PH520E-PLF	5	20				DXF	お問合せください	お問合せください	PDF
	PR-PH530E-PLF		30				DXF	お問合せください	お問合せください	PDF
	PR-PH540E-PLF		40				DXF	お問合せください	お問合せください	PDF
	PR-PH320E-PLF	3	20				DXF	お問合せください	お問合せください	PDF
	PR-PH340E-PLF		40				DXF	お問合せください	お問合せください	PDF

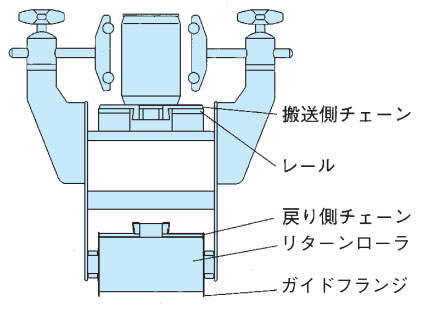

コンベヤ断面

[クリックで拡大]

材質について

Pプラレール（記号：P）

・従来から汎用品として使用されている超高分子量ポリエチレン（UHMWPE）製のプラスチック製レールです。
・ステンレス製チェーンとの使用を推奨します。
・プラスチック製チェーンと合わせてご使用される場合は、ウェット条件下でのご使用を推奨します。
　（ドライ条件下では、摩耗粉の発生が多くなる可能性があります。）
・使用温度範囲：-20～60℃
・蒸気の掛かる雰囲気では使用しないでください。

Mプラレール（記号：M）

・ドライ条件下専用のプラスチック製レールです。（ウェット条件では使用しないでください。）
・特に摩耗粉の発生でお困りの場合に推奨します。
・使用温度範囲：-20～80℃

PLFプラレール（記号：PLF）

・従来のプラレールより動摩擦係数を低減できます。
　社内テスト結果　対Pレール：30～50%低減
・食品衛生法（厚生省告示第370号）適合した材料を使用しています。
・ドライ雰囲気での摩耗粉の発生を抑制します。
・使用温度範囲：-20～60℃
