トップチェーン用アクセサリ　主要諸元

TPUN-LH専用コーナディスク：TP-C12725T-CD


[クリックで拡大]

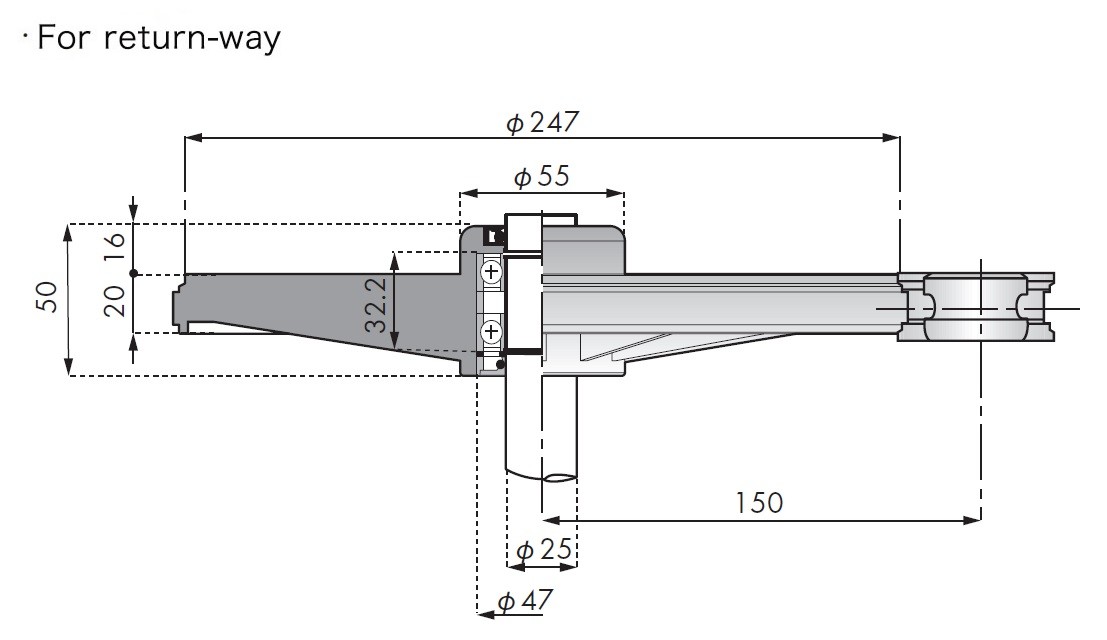

PDF外形図

TP-C12725T-CD

DXF図形データ

下表をご参照ください
(DXFデータ一覧はこちら)

カタログ・取扱説明書

適用チェーン

TPUN535-LH, TPUN550-LH

主要諸元

適用 搬送側用 帰り側用
形番 TP-C12723T-CD TP-C12725T-CD
材質 強化ポリアミド
外観色 ブラック
ベアリング材質 スチール
チェーン横曲り半径 mm R150
DXF図形データ DXF DXF
標準価格 お問合せください お問合せください
納期 お問合せください お問合せください

注記
　1.搬送側用と帰り側用はシャフト貫通の可否のみが異なります。
　2.ベアリング・シールリング等はディスク本体とバラでの出荷となります。
