双倍节距链 主要规格
RF2040S
[点击扩大]

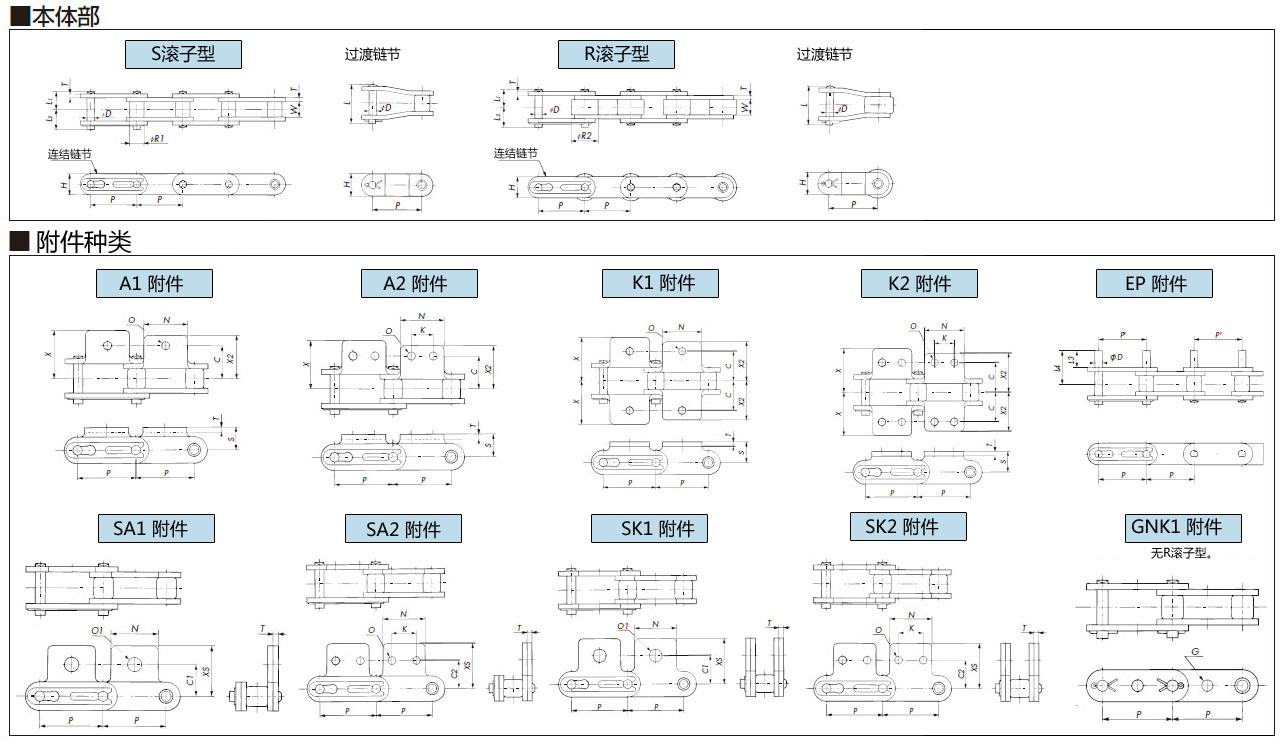

·下面的带附件链条图样虽然都为S滚子型,R滚子型附件尺寸相同。
·此图表示在每链节上都安装有附件的情况。
·EP附件的P'实际尺寸与P不同。请向敝公司咨询。
| ※ | 通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据（CAD数据）。 |
| ※ | 1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。 【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032 |
目录・使用说明书
主要规格
| 尺寸＆滚子形式 | 最大容许张力 kN {kgf} |
约重 kg/m |
组件的 链节数 |
使用温度 |
|---|---|---|---|---|
| RF2040S | 2.65{270} | 0.51 | 120 | -10℃～150℃ |
标注
1.销轴型式为铆钉型。
2.连结链节的固定销形状除了GNK1附件以外,都采用卡簧形。仅GNK1附件采用开口销形。
主要尺寸 mm
| 节距 P |
滚子直径 R1 |
内链节内宽 W |
销轴 | 链板 | ||||
|---|---|---|---|---|---|---|---|---|
| D | L1 | L2 | L | T | H | |||
| 25.40 | 7.92 | 7.95 | 3.97 | 8.25 | 9.95 | 18.2 | 1.5 | 12.0 |
・链轮齿数为30齿以上时，可使用RS链轮。此情况以外,必须双倍节距链用链轮。
附件部尺寸 mm
| C | C1 | C2 | K | N | O | O1 | S | X | X2 | XS | D | L3 | L4 | G |
一个附件 的附加重量 kg |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A/SA 附件 |
K/SK 附件 |
EP 附件 |
|||||||||||||||
| 12.7 | 11.1 | 13.6 | 9.5 | 19.1 | 3.6 | 5.2 | 9.1 | 19.3 | 17.6 | 19.8 | 3.97 | 9.5 | 16.75 | 4.1 | 0.003 | 0.006 | 0.001 |
价格
连接链节
| 型号 | 标准价格 | 交货期 |
|---|---|---|
| RF2040-JL | 请咨询 | 请咨询 |
| RF2040-A1-JL | 请咨询 | 请咨询 |
| RF2040-A2-JL | 请咨询 | 请咨询 |
| RF2040-K1-JL | 请咨询 | 请咨询 |
| RF2040-K2-JL | 请咨询 | 请咨询 |
| RF2040-1LEP-JL | 请咨询 | 请咨询 |
| RF2040-2LEP-JL | 请咨询 | 请咨询 |
| RF2040-SA1-JL | 请咨询 | 请咨询 |
| RF2040-SA2-JL | 请咨询 | 请咨询 |
| RF2040-SK1-JL | 请咨询 | 请咨询 |
| RF2040-SK2-JL | 请咨询 | 请咨询 |
| RF2040-GNK1-JL | 请咨询 | 请咨询 |
过渡链节
| 型号 | 标准价格 | 交货期 | DXF数据 |
|---|---|---|---|
| RF2040S-OL | 请咨询 | 请咨询 | DXF |
