BSアタッチメント付チェーン　主要諸元

主要諸元

サイズ	JIS番号	最小引張強さ kN {kgf}	概略質量 kg/m	ユニットの リンク数	使用温度 範囲
RS08B	08B	12.9{1320}	0.70	240	-10℃～150℃

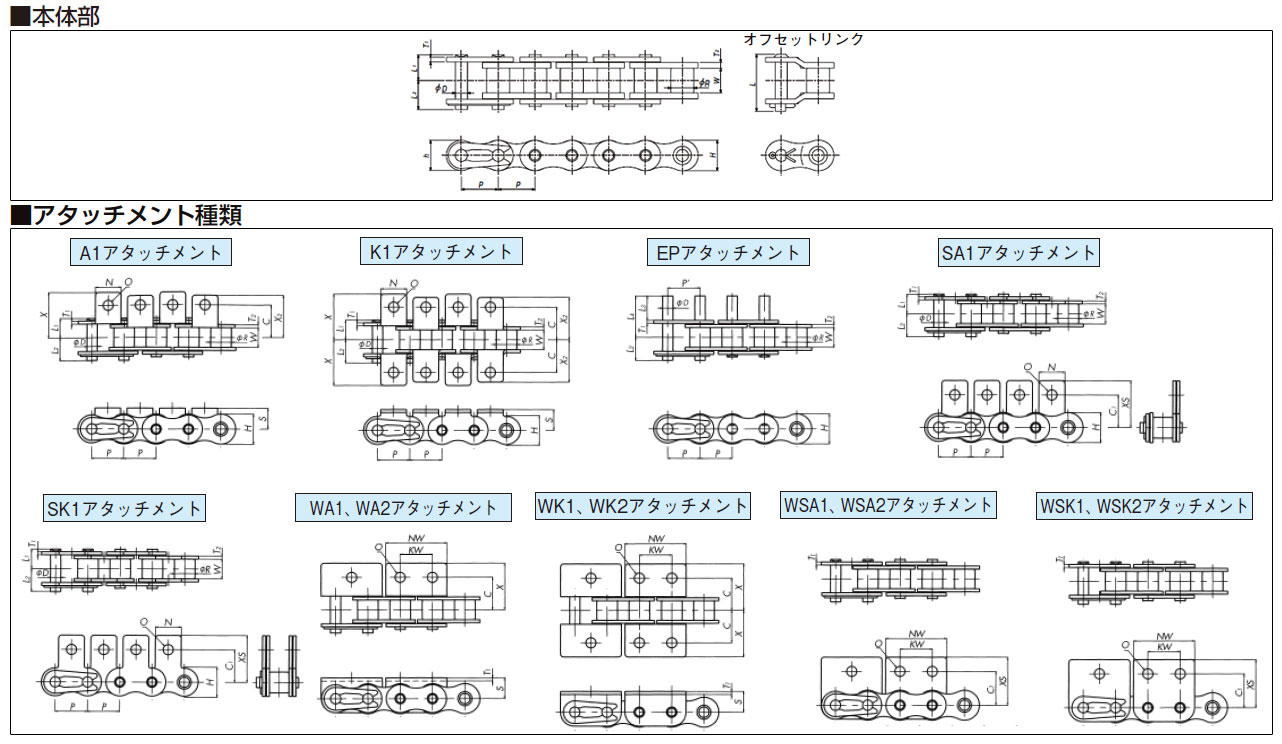

主要寸法　mm

ピッチ P	ローラ径 R	内リンク 内幅 W	プレート				ピン
			厚さ T2	厚さ T1	幅 H	幅 h	径 D	L1	L2	L
12.70	8.51	7.75	1.6	1.6	12.0	10.4	4.45	8.4	10.0	18.6

アタッチメント部寸法　mm

A1・SA1・K1・SK1アタッチメント								アタッチメント １個当たりの付加質量　kg
C	C1	N	O	S	X	X2	XS	A・SA アタッチメント	K・SK アタッチメント
11.9	12.7	11.4	4.2	8.9	19.05	17.15	19.3	0.002	0.004

WA2・WSA2・WK2・WSK2アタッチメント WA1・WSA1・WK1・WSK1アタッチメント								EPアタッチメント			アタッチメント １個当たりの付加質量　kg
C	C1	NW	O	S	X	XS	KW	D	L3	L4	WA・WSA アタッチメント	WK・WSK アタッチメント	EP アタッチメント
12.7	13.1	24.6	4.9	8.9	20.3	20.7	12.7	4.45	9.5	17.0	0.005	0.010	0.001

・ピン形状：RS08B ～ RS16B 単列の本体部は、簡易切継ぎピン（センターシンクピン）です。その他サイズと2 列は、二面締鋲です。

・スプロケット：BS ローラチェーン（ISO 規格B シリーズ）用スプロケットを使用ください。（受注生産品）

・選定：本チェーンの選定につきましては、当社までご相談ください。

・特殊対応について：上記以外の特殊アタッチメント形状や特殊延長ピン、また、RF06Bのアタッチメント付チェーンも製作可能ですので、当社までお問合せください。

・ステンレス仕様（SS仕様）、ラムダ仕様も対応可能です。ただし、SS仕様とラムダ仕様の組合せはできません。
