タクトテーブルチェーン　主要諸元

BC100D70

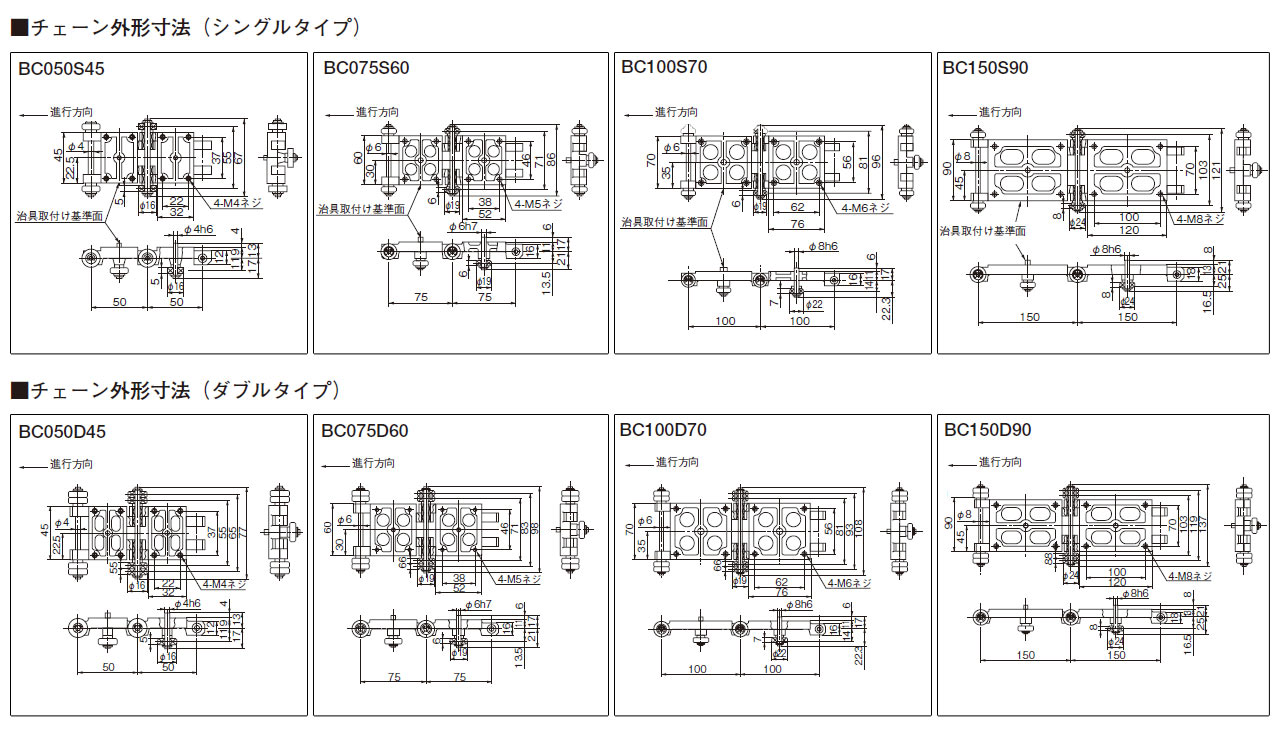

[クリックで拡大]
※参考画像です
PDF外形図

お問合せください

DXF図形データ

お問合せください
(DXFデータ一覧はこちら)

カタログ・取扱説明書

形番表示例

BC 100 D - 70 + 10L - RR
｜
チェーン形式
 ｜
｜
｜		 ｜
｜
｜
｜		 ｜
｜
｜		 ｜
リンク数		 ｜
端末記号
チェーンピッチ リンク幅寸法
｜
サイドローラタイプ
S：シングルタイプ
D：ダブルタイプ

主要諸元

品名 ピッチ
mm		 質量
kg/リンク		 許容積載荷重
kN/リンク {kg/リンク}		 最大許容張力
kN {kgf}		 許容速度
mm/s		 使用温度
範囲
BC100D70 100 0.44 0.08 {8} 0.69 {70} 500 -10℃～60℃

注）許容速度＝送りピッチ（mm）÷送り時間（秒）


仕様

・リンク材質：炭素鋼

・リンクの表面処理：黒染め

・サイドローラ：シングルタイプ（S)、ダブルタイプ（D）の2種類があります。
ダブルタイプ（D)はガイドレールをスプロケットの側面まで引き込めるため、スムーズな搬送が可能です。通常は、こちらを選定ください。
シングルタイプ(S)は、従来より本タイプをご使用になっておられる場合の取替用です。


スプロケット（BC用）


[クリックで拡大]
性能・仕様

歯形：特殊円歯形

材質：機械構造用炭素鋼

表面処理：黒染め

品種

サイズ/50・75・100・150の4品種

歯数/8T、12T

注）シングルタイプ、ダブルタイプ共用です。

チェーン
形番		 スプロケット
形番		 歯数 寸法 質量
kg		 慣性モーメント
l(kg・m2)
{GD2(kgf・m2)}
DP D0 D1 D2 D3 W T H M
BC100S70
BC100D70		 BC100-70-08T 8T 261.31 262 172 192 230 87 6 13 37 11 0.085{0.34}
BC100-70-12T 12T 386.37 387 305 325 360 87 6 13 37 21 0.4{1.6}

※軸穴径（d）、ハブ径（DH）の寸法・形状はレイアウトなどにより決まりますのでご指示ください。
