カムクラッチMGシリーズ　主要諸元

形番：MG800


[クリックで拡大]
※参考画像です
PDF外形図

形番：MG800

DXF図形データ

お問合せください
（DXFデータ一覧はこちら)

3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥917,333

納期

7週間

※ 3DCADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

伝動能力表

許容最大トルク 最高空転回転速度
r/min		 基本動定格荷重
Cr		 基本静定格荷重
Cor		 空転摩擦トルク
N･m {kgf･m} 内輪 外輪 N {kgf} N {kgf} N･m {kgf･m}
17600 1800 1300 475 71300 7270 74800 7630 5.39 0.55

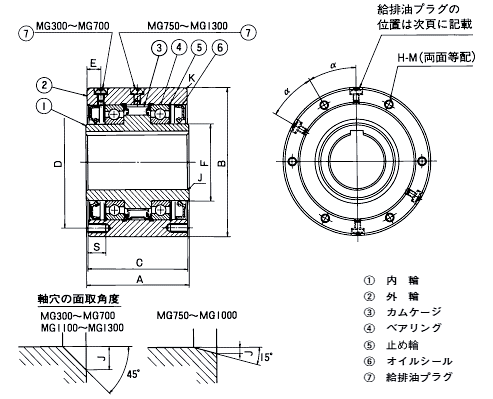

寸法表　　単位：mm

軸穴 内輪幅
A		 外輪幅
C		 外径
B h7		 面取り
K		 内輪ボス径
F		 取付タップ 給油プラグ
位置
E		 給油穴径
×ピッチ		 油量
L		 質量
kg
径
H7		 キー溝 面取り
J		 PCD
D		 有効ネジ長さ
S		 サイズ（H-M）
個数-径×ピッチ
110 28×7 1.0 158 155 250 1.5 140 220 25 8-M16×2.0 77.5 M8×1.25 0.5 46.5
