カムクラッチBBシリーズ 2GD1K-Kタイプ 主要諸元
形番：BB30-2GD1K-K
[クリックで拡大]
カタログ・取扱説明書
伝動能力表
| 許容最大トルク | 最高空転回転速度 r/min |
最高インデキシング頻度 （回/分） |
空転摩擦トルク | 基本動定格荷重 Cr |
基本静定格荷重 Cor |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| N･m | {kgf･m} | 内輪 | 外輪 | N･m | {kgf･m} | N | {kgf} | N | {kgf} | |
| 140 | 14.3 | 2000 | 1100 | 100 | 0.058 | 0.0059 | 12500 | 1270 | 8330 | 849 |

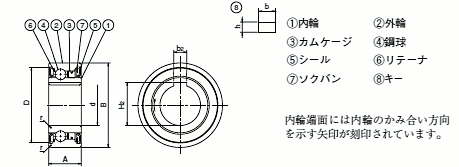

寸法表 単位：mm
| 軸穴 d |
内側軸 | 幅 A |
外径 B |
D | 面取r(最小) | 推奨軸径 | 推奨ハウジング径 | 推奨ハウジング肉厚（注1） | 同一内外径寸法の ベアリング呼び番号 |
質量 kg |
|||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| キー溝 b2Js10×H2 |
キー寸法 b×h×長さ |
||||||||||||||||||||||||||||||||||
|
8×32.0 | 8×5×21 | 21 |
|
55.60 | 1 |
|
|
6以上 | 6206 | 0.28 | ||||||||||||||||||||||||
注）
1.専用キーを付属しています。
2. 推奨ハウジング肉厚はハウジング材質がS45Cの時の圧入によるトルク伝達を満足する肉厚です。
軸のキー溝推奨寸法
| b2Js10 | t1 | t2 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8.0 |
|
|
