カムクラッチBBシリーズ　主要諸元

形番：BB17


[クリックで拡大]
PDF外形図

形番：BB17

DXF図形データ

BB17
（DXFデータ一覧はこちら)

3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥7,981

納期

在庫品

カタログ・取扱説明書

伝動能力表

許容最大トルク 最高空転回転速度
r/min		 最高インデキシング頻度
（回/分）		 空転摩擦トルク 基本動定格荷重
Cr		 基本静定格荷重
Cor
N･m {kgf･m} 内輪 外輪 N･m {kgf･m} N {kgf} N {kgf}
43 4.4 3500 1900 100 0.010 0.0010 7380 752 3890 396

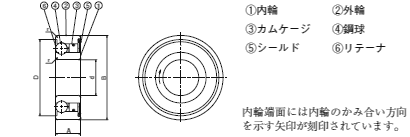

寸法表　　単位：mm

軸穴
d		 幅
A		 外径
B		 D 面取r(最小) 推奨軸径 推奨ハウジング径 推奨ハウジング肉厚（注1） 同一寸法の
ベアリング呼び番号		 質量
kg
17
0
-0.008
12
40
0
-0.008
36.1 0.6
17
+0.023
+0.012
40
-0.012
-0.028
4以上 6203 0.08

注）
1.推奨ハウジング肉厚はハウジング材質がS45Cの時の圧入によるトルク伝達を満足する肉厚です。
2.BB40の幅寸法は6208ベアリングより4mm大きくなっています。
