ベアリングローラコンベヤチェーン無給油仕様 主要諸元
RF36300EBF

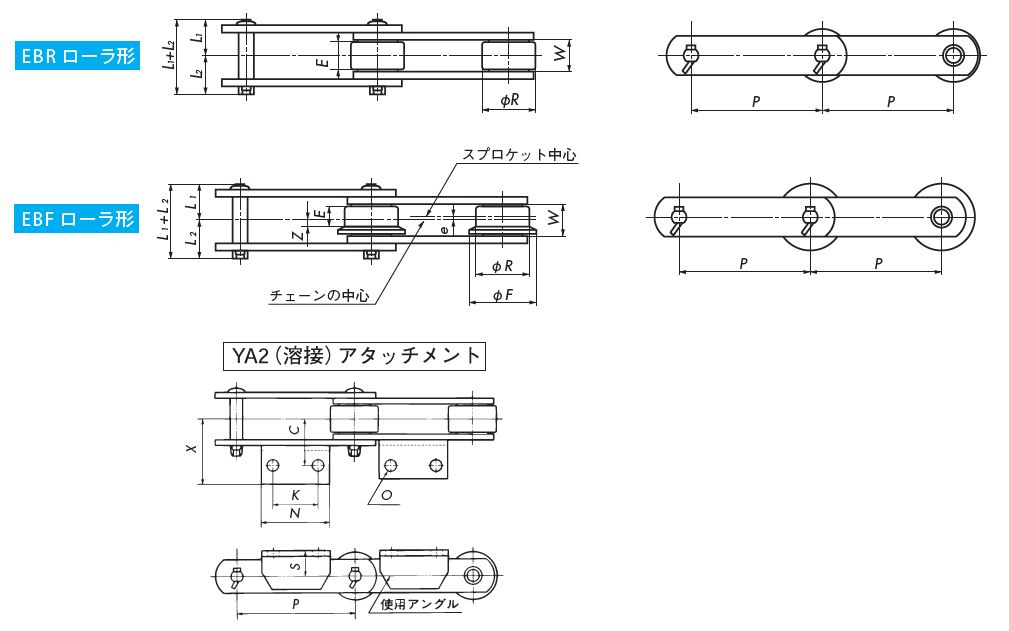

[クリックで拡大]
※上記はイメージです。正確な情報は下記及び図面にて必ずご確認ください。
カタログ・取扱説明書
形番表示例
| RF36300E | BF | - | DT | - | 1L | A2 | + | 400L | - | PR | - | H |
| ｜ サイズ |
｜ ｜ ｜ |
｜ 仕様記号 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ |
｜ オプション記号 |
|||||
| ローラ形式 |
アタッチメント形式
|
端末記号 |
||||||||||
| ｜ アタッチメント取付間隔 1L：各リンク取付 2L：2リンク毎取付 |
||||||||||||
主要諸元
| サイズ＆ ローラ形式 |
最大許容張力 kN{kgf} |
ローラ許容負荷 kN{kgf} |
概略質量 kg/m |
使用温度範囲 | |
|---|---|---|---|---|---|
| DT仕様 | AT仕様 | ||||
| RF36300EBF | 47.6{4850} | 68.0{6930} | 18.6{1900} | 42.0 | -20℃～50℃ |
主要寸法
| ピッチ P |
ローラ径 R |
内リンク内幅 W |
|---|---|---|
| 300 | 125.0 | 66.7 |
アタッチメント部寸法
| アタッチメント | YAアタッチメント質量 kg/個 |
|||||
|---|---|---|---|---|---|---|
| YA | ||||||
| S | C | N | K | O | 使用アングル | |
| 70 | 100 | 160 | 100 | 19 | L100x100x10 | 2.40 |
