ベアリングローラコンベヤチェーン 主要諸元
RF17300BR
[クリックで拡大]
※上記はイメージです。正確な情報は下記及び図面にて必ずご確認ください。
カタログ・取扱説明書
形番表示例
| RF17300 | BR | - | DT | - | 1L | A2 | + | 400L | - | PR | - | H |
| ｜ サイズ |
｜ ｜ ｜ |
｜ 仕様記号 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ |
｜ オプション記号 |
|||||
| ローラ形式 |
アタッチメント形式
|
端末記号 |
||||||||||
| ｜ アタッチメント取付間隔 1L：各リンク取付 2L：2リンク毎取付 |
||||||||||||
主要諸元
| サイズ＆ ローラ形式 |
最大許容張力 kN{kgf} |
ローラ許容負荷 kN{kgf} |
概略質量 kg/m |
使用温度範囲 | |
|---|---|---|---|---|---|
| DT仕様 | AT仕様 | ||||
| RF17300BR | 35.0{3570} | 54.9{5600} | 14.1{1440} | 16.0 |
-20℃～80℃
(max.150℃までの仕様も製作可能) |

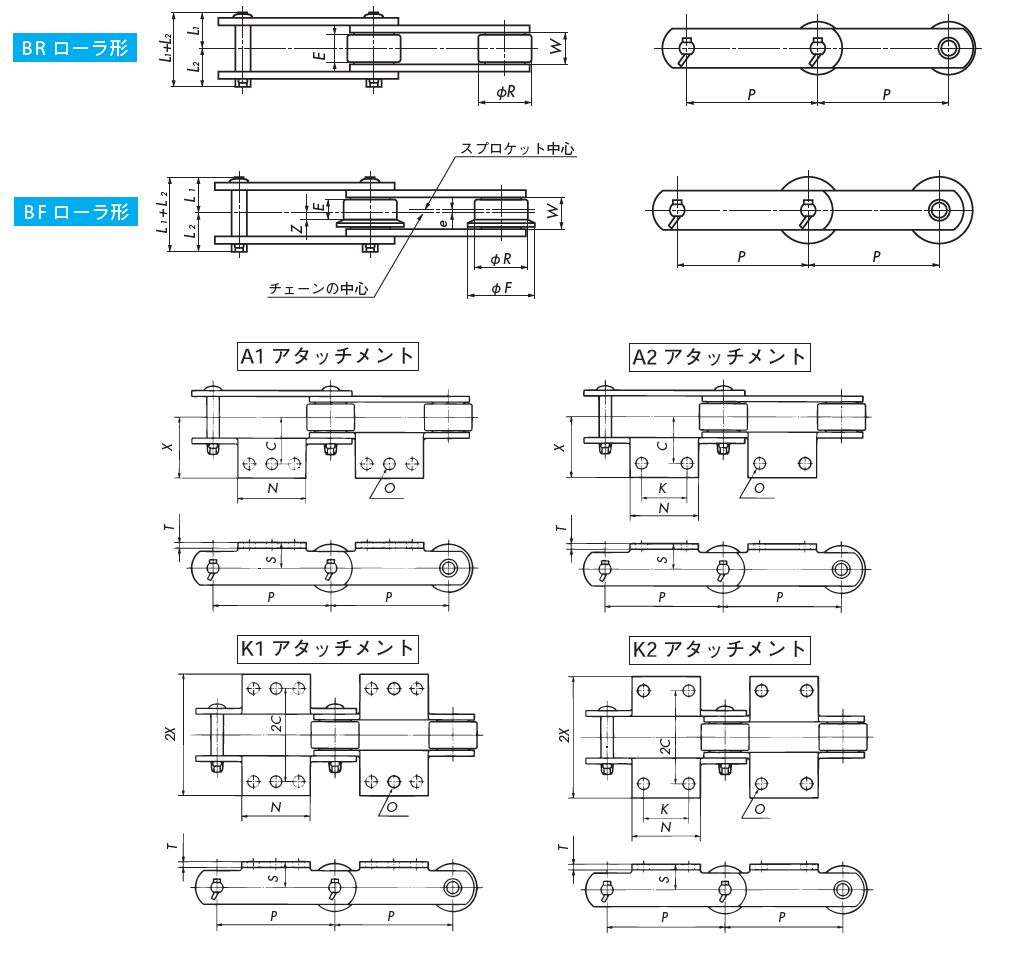

主要寸法
| ピッチ P |
ローラ径 R |
内リンク内幅 W |
|---|---|---|
| 300 | 80.0 | 51.4 |
アタッチメント部寸法
| アタッチメント | Aアタッチメント質量 kg/個 |
Kアタッチメント質量 kg/個 |
|||||
|---|---|---|---|---|---|---|---|
| A・K | |||||||
| S | C | N | K | T | O | ||
| 45 | 75 | 220 | 180 | 9.5 | 15 | 1.26 | 2.52 |
