除塵機用チェーン 主要諸元
JAC10152F-SJW
[クリックで拡大]
カタログ・取扱説明書
主要諸元
| サイズ＆ローラ形式 ＆仕様記号 |
平均引張り強さ kN{kgf} |
最小引張り強さ kN{kgf} |
本体概略質量 kg/m |
|---|---|---|---|
| JAC10152F-SJW | 108{11000} | 93.2{9500} | 8.3 |

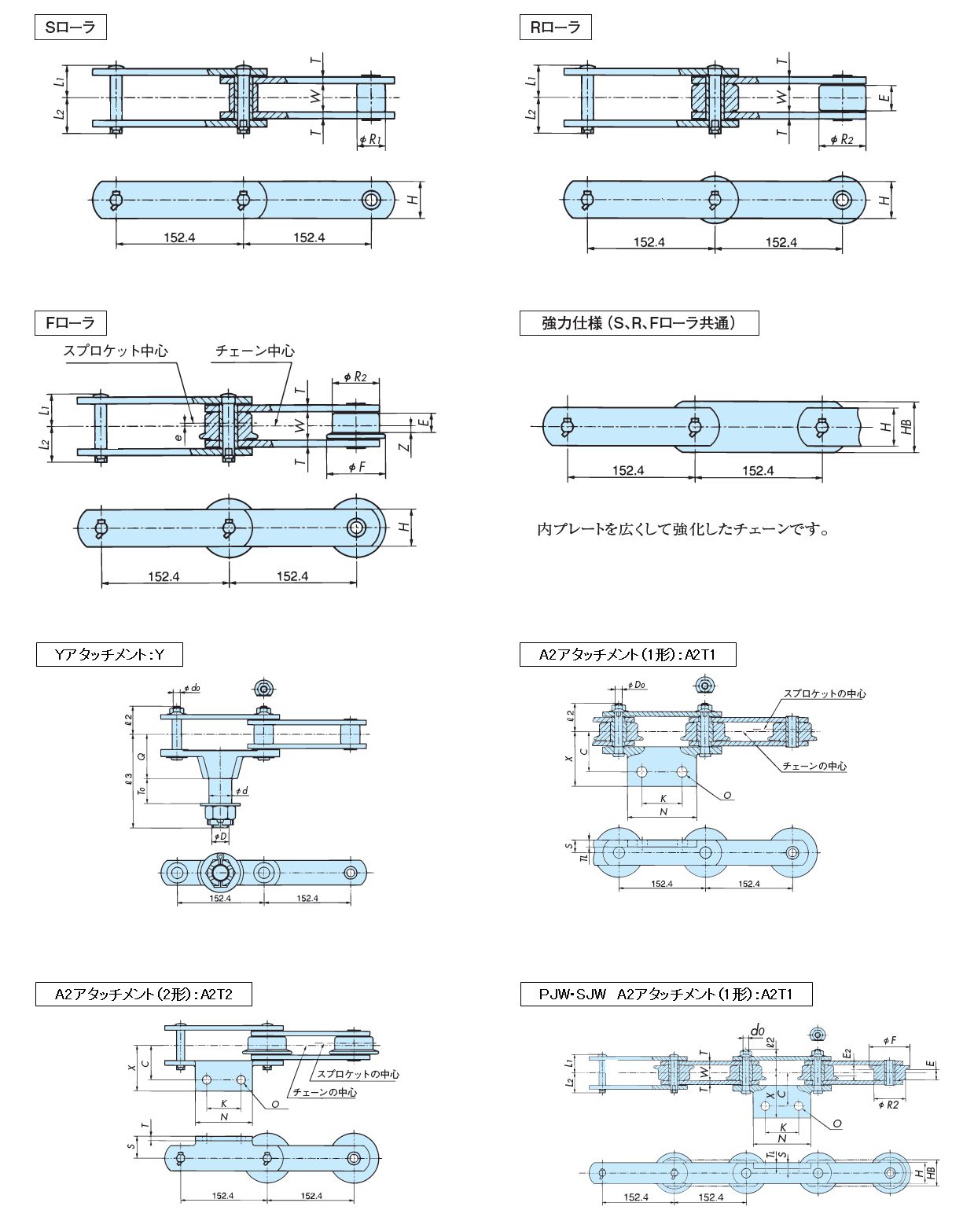

主要寸法
| ピッチ P |
ローラ径 R |
内リンク内幅 W |
|---|---|---|
| 152.4 | 50.8 | 36.0 |
アタッチメント部寸法
| アタッチメント | 触軌幅 | 1組当たり付加質量 kg/1組 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d0 | l2 | C | X | K | N | S | O | TL | E | E2 | |
| M12 | 45 | 63 | 83 | 65 | 110 | 19.0 | 15 | 9.5 | 26 | 20 | 0.6 |
