ステンレスドライブチェーンSS仕様 主要諸元
RS35-SS-1
[クリックで拡大]
| ※ | CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
形番表示例
| RS35 | - | SS | - | 1 | - | RP | + | 110L | - | MWJ | R | - | P |
| ｜ サイズ |
｜ 仕様 |
｜ 列数 |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ オプション記号 |
||||||
| 本体ピン形式 |
反対側端末 |
||||||||||||
| 端末 |
|||||||||||||
主要諸元
| サイズ&仕様 &列数 |
列数 | 最大許容張力 kN {kgf} |
概略質量 kg/m |
ユニットの リンク数 |
|---|---|---|---|---|
| RS35-SS-1 | 1 | 0.26{27} | 0.33 | 320 |
注記
1.ブシュチェーンです。ローラはありません。
2.継手リンクはクリップ形、丸締鋲になります。
3.出荷前の塗油を行っておりません。水中もしくは、水がかかる雰囲気以外でご使用になる場合は、ご使用前に必ず給油をお願いします。
給油なしでご使用になった場合、早期にチェーンが屈曲不良を起こす可能性があります。
最大許容張力は、給油条件下（水潤滑含む）での値です。
4.ユニット在庫品です。

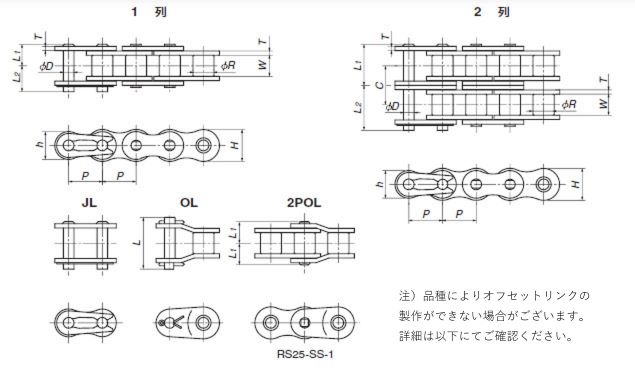

主要寸法 mm
| ピッチ P |
ブシュ径 R |
内リンク内幅 W |
プレート | ピン | |||||
|---|---|---|---|---|---|---|---|---|---|
| T | H | h | D | L1 | L2 | L | |||
| 9.525 | 5.08 | 4.78 | 1.25 | 9.0 | 7.8 | 3.59 | 6.05 | 6.85 | 14.5 |
適用継手リンク
| タイプ | 継手リンク | オフセットリンク |
|---|---|---|
| 形番 | RS35-SS-1-MCJL | RS35-SS-1-OL |
| 標準価格 | ¥369 | ¥624 |
| 納期 | 在庫品 | 在庫品 |
