RS® ローラチェーン 主要諸元
RF320-T-1

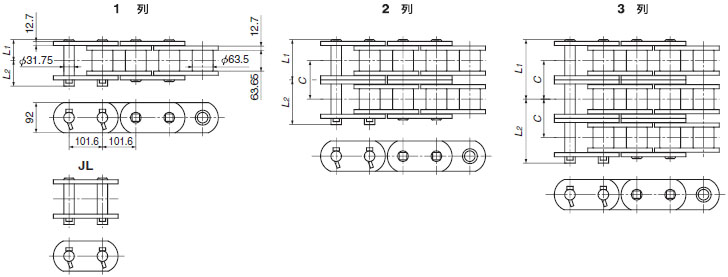

[クリックで拡大]
| ※ | CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
形番表示例
| RF320 | - | T | - | 1 | - | RP | + | 110L | - | MWJ | R | - | P |
| ｜ サイズ |
｜ 仕様 |
｜ 列数 |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ オプション記号 |
||||||
| 本体ピン形式 |
反対側端末 |
||||||||||||
| 端末 |
|||||||||||||
主要諸元
|
サイズ& 仕様& 列数 |
列数 | 寸法 L1 mm | 寸法 L2 mm | JIS引張強さ kN {kgf} |
最小 引張強さ kN {kgf} |
平均 引張強さ kN {kgf} |
最大 許容張力 kN {kgf} |
概略 質量 kg/m |
ユニットの リンク数 |
|---|---|---|---|---|---|---|---|---|---|
| RF320-T-1 | 1 | 63.8 | 77.6 | - | 1000{102000} | 1150{117000} | 123{12500} | 47.6 | 30 |
注記
1.受注生産品です。
適用継手リンク
| タイプ | 継手リンク |
|---|---|
| 形番 | RF320-T-1-FTJL |
| 標準価格 | お問合せください |
| 納期 | お問合せください |
