コーティングドライブチェーンNP仕様 主要諸元
RS40-NP-1
[クリックで拡大]
※上記はイメージです。正確な情報は下記及び図面にて必ずご確認ください。
| ※ | CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】お問い合わせ先は、こちら(外部サイト)をご確認ください。 |
カタログ・取扱説明書
形番表示例
| RS40 | - | NP | - | 1 | - | RP | + | 110L | - | MWJ | R | - | P |
| ｜ サイズ |
｜ 仕様 |
｜ 列数 |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ オプション記号 |
||||||
| 本体ピン形式 |
反対側端末 |
||||||||||||
| 端末 |
|||||||||||||
主要諸元
| サイズ&仕様 &列数 |
列数 | 最小引張強さ kN {kgf} |
最大許容張力 kN {kgf} |
概略質量 kg/m |
ユニットの リンク数 |
|---|---|---|---|---|---|
| RS40-NP-1 | 1 | 17.7{1800} | 3.04{310} | 0.64 | 240 |
注記
1.オフセットリンク(OL)をご使用の場合の最大許容張力は上表の65%になります。
2.ユニット在庫品です。

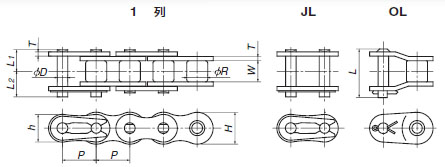

主要寸法 mm
| ピッチ P |
ローラ径 R |
内リンク内幅 W |
プレート | ピン | |||||
|---|---|---|---|---|---|---|---|---|---|
| T | H | h | D | L1 | L2 | L | |||
| 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 10.4 | 3.97 | 8.25 | 9.95 | 18.2 |
希望価格・納期
| タイプ | ユニット |
|---|---|
| 形番 | RS40-NP-1-RP-U |
| 希望価格(税別) | ¥10,200 |
| 納期 | 在庫品 |
適用継手リンク
| タイプ | 継手リンク | オフセットリンク |
|---|---|---|
| 形番 | RS40-NP-1-MCJL | RS40-NP-1-OL |
| 希望価格(税別) | ¥227 | ¥469 |
| 納期 | 在庫品 | 在庫品 |
安全上のご注意
1.チェーンが直接食品に接触する場合や、メッキが剥離して食品に混入する恐れがある場合は使用しないでください。
2.食品衛生法、労働安全衛生法では、ニッケルメッキは規制対象にはなっていませんが、ご注意願います。
