長寿命ラムダチェーン® 　主要諸元

RS50-LMDX-1


[クリックで拡大]
PDF外形図

図面ライブラリへ

DXF図形・3DCADデータ

CADENAS WEB2CADサイトへ

※ CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

形番表示例

RS50 - LMDX - 1 - RP + 110L - MWJ R - P
｜
サイズ		 ｜
仕様		 ｜
列数		 ｜
｜
｜		 ｜
リンク数		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 ｜
オプション記号

オプション記号詳細
本体ピン形式

本体ピン形式詳細

 反対側端末

反対側端末記号詳細
端末

端末記号詳細

主要諸元

サイズ&仕様
&列数		 列数 最小引張強さ
kN {kgf}		 概略質量
kg/m		 ユニットの
リンク数		 許容速度
m/min		 使用温度
範囲
RS50-LMDX-1 1 28.4{2900} 1.11 192 135 -10℃～60℃

注記
　1.受注生産品です。

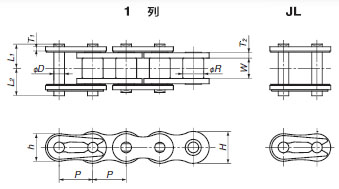

主要寸法　mm

ピッチ
P		 ローラ径
R		 内リンク内幅
W		 プレート ピン
T1 T2 H h D L1 L2 L
15.875 10.16 9.26 2.0 2.4 15.0 13.0 5.09 11.4 13.1 24.0

適用継手リンク

タイプ 継手リンク
形番 RS50-LMDX-1-MCJL
希望価格(税別) ¥736
納期 －

使用上の注意点

　1.内プレートの板厚がRSローラチェーンよりも厚く、また、フェルトシールの挿入により、ピン長さ(L1,L2)もその分だけ長くなっています。装置との干渉については確認ください。
　2.オフセットリンクはありませんので、偶数リンクでご使用ください。
　3.フェルトシールに油を含浸させるため、ラムダチェーンに比べチェーン表面に油が多く付着しています。

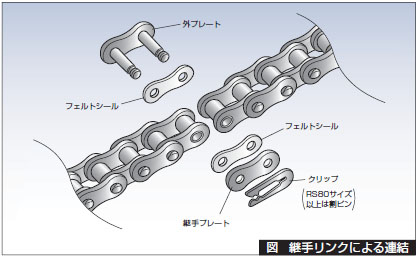

継ぎ方

チェーンの継ぎは、長寿命ラムダチェーン用継手リンク（フェルトシール付）をご使用ください。
下図のようにフェルトシールを外プレートと継手プレート各々の内側にセットして連結してください。（下図参照）


伝動能力表　kW

小
スプロケット
歯数
 小スプロケット回転速度　r/min
10 25 50 100 200 300 400 500 600 700 800 900
9 0.10 0.23 0.43 0.80 1.49 2.15 2.78 3.40 4.01 4.61 5.19 5.77
10 0.11 0.26 0.48 0.90 1.67 2.41 3.12 3.81 4.49 5.16 5.82
11 0.12 0.29 0.53 0.99 1.85 2.67 3.46 4.23 4.98 5.72
12 0.14 0.31 0.58 1.09 2.03 2.93 3.80 4.64 5.47 6.28
13 0.15 0.34 0.64 1.19 2.22 3.20 4.14 5.06 5.96
14 0.16 0.37 0.69 1.29 2.40 3.46 4.49 5.48 6.46
15 0.17 0.40 0.74 1.39 2.59 3.73 4.83 5.91
16 0.19 0.43 0.80 1.49 2.78 4.00 5.18 6.33
17 0.20 0.46 0.85 1.59 2.96 4.27 5.53 6.76
18 0.21 0.49 0.91 1.69 3.15 4.54 5.88
19 0.23 0.51 0.96 1.79 3.34 4.81 6.24
20 0.24 0.54 1.01 1.89 3.53 5.09 6.59
21 0.25 0.57 1.07 2.00 3.72 5.36 6.95
22 0.26 0.60 1.12 2.10 3.92 5.64
23 0.28 0.63 1.18 2.20 4.11 5.92
24 0.29 0.66 1.24 2.31 4.30 6.20
25 0.30 0.69 1.29 2.41 4.50 6.48
26 0.32 0.72 1.35 2.51 4.69 6.76
28 0.34 0.78 1.46 2.72 5.08 7.32
30 0.37 0.84 1.57 2.93 5.47
32 0.40 0.90 1.69 3.15 5.87
35 0.44 1.00 1.86 3.46 6.47
40 0.50 1.15 2.14 4.00 7.47
45 0.57 1.31 2.44 4.55

注記
　1.RSローラチェーンの伝動能力表とは異なります。
