ケーブルベヤ^® プラシリーズ 3次元 TKRB形 主要諸元

ロボットの動きに伴いTKRB形（ロボトラックス）本体が装置と接触する可能性があります。

プロテクタを用いれば、強い衝撃からTKRB形（ロボトラックス）本体を保護したり、屈曲半径を規制することが可能です。

ご注文はセット単位です（１セット=5個）。

熱シールド：
アルミニウム被覆の繊維織物シールドはTKRB形（ロボトラックス）やケーブル類をスパッターから保護します。スパッターなどが飛散する使用環境に適します。（左図の上側）

保護スリーブ：
層状ポリエステル保護スリーブは降り掛かる切粉や切削油、粉塵、吹き付け塗料などから保護します。（左図の下側）

チャッキングパーツを用いれば素早く・容易にスチールワイヤーの張力を調整できます。再調整も容易です。

結束バンドを用いてケーブルやホースを固定できます。

高速で広範囲にわたる動作を繰り返すロボットの動きに対し、長尺を要するTKRB形（ロボトラックス）本体とロボットとの接触を防止します。

ケーブルベヤ本体と装置との接触を防止させ、システム故障を防止します。

・TKRB形はガイドホルダ内を移動します。取付けは簡単です。

・ケーブル類の挿入作業時等には素早く、容易に開閉できます。

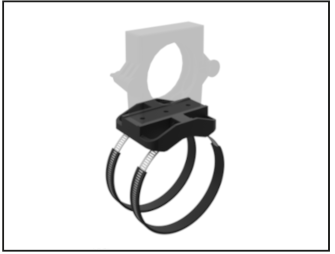

工具不要で開閉が容易なため、TKRB形を装置へ簡単に固定することができます。

TKRB形中間部の垂れを支持し、軌道の安定性を確保します。

旋回プレートやスプリング固定台と組み合わせて使用することで、より複雑な装置の軌道にも柔軟に対応します。

単位 mm

h1	70	b2	63
I1	22	b3	48
b1	86	b4	24

[クリックで拡大]

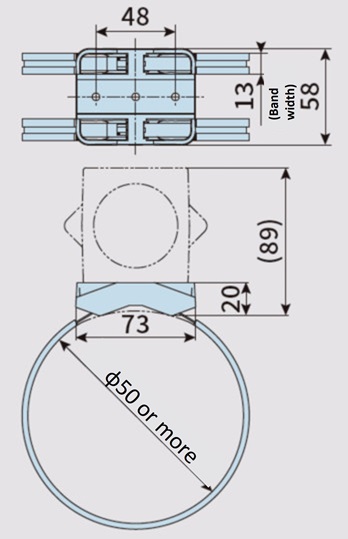

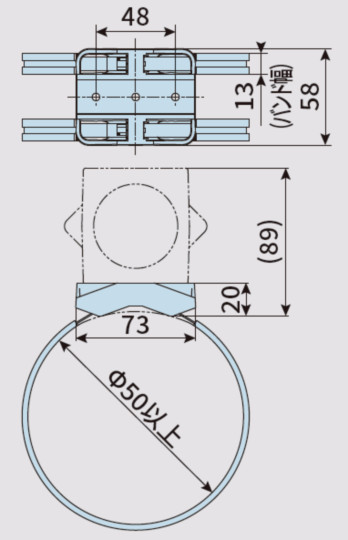

ブラケットと装置との固定には、ボルト呼び径M4の六角穴付ボルトをご使用ください。

注)納入時には装置へ固定するためのボルト用穴は貫通されていませんので、
　　貴社にてパンチなどを用いて貫通加工してください。

ベアリングを内蔵しており、スムーズに旋回します。

ブラケットの旋回可動を実現し、より複雑な装置の軌道にも柔軟に対応します。

ばね構造を利用してブラケットの3次元的な動きを実現します。

動作が終わると元の状態に戻ります。装置とTKRB形の間のスペース確保も可能です。

注)TKRB40H31のスプリング固定台はブラケット取付用のみとなります。

単位 mm

形番	A	B	C	D
TKRB32H14-FHL□□□ (ブラケット取付用)	64	48	5	30
TKRB40H22-FHL□□□ (ガイドホルダ取付用)	82	64	6.5	34

[クリックで拡大]
