技术资料 减速机 蜗轮减速机TERUS 选定
选型时的需注意事项和选型步骤请参考本页面内容。
选择可使用的产品系列或简易选型时请点击此处。
使用条件已基本确定，欲了解更为详细地选型方法时请点击此处。
选定次序
TERUS EWJGM/EWGM(R)/SWJGM/SWGM(R)/TDGM(R)系列请按照下述步骤进行选型。
选型的必要条件包括，电机容量/负载扭矩/输入转速/减速比/负载的性质/运行时间/启动停止的频率等。
1. 规格：从A/B/C/X中选择决定。
请根据使用用途选择合适的规格。
- A型：标准规格
......具有通用性，效率高/重视输出的配合 - B型：自锁规格
......适用于升降机和翻转机，重视在静止状态下自锁性的组合。 - C型：环保规格
......重视齿轮强度的配合可以承受一定的冲击负载，如垃圾处理器、粉碎机等。 - X型：组合特殊
......任意组合齿轮减速机/蜗轮的尺寸和速比。(请另行咨询。)
2. 决定使用系数
特性表中的输出轴容许扭矩和电机kW的服务系数（sf）均为1.0。根据负载特性、运转时间和启动频率选择服务系数 (sf) 作为修正系数，以较大者为准。
负载的性质请参考机械类别负载分类表。分类表中没有记载的，可参考类似设备或另行咨询。
表1使用系数表(Sf)
| 负载的性质 | 使用时间（每天） | |||
|---|---|---|---|---|
| 0.5 | 2 | 10 | 24 | |
| U：恒定负载 | 1.00 (1.00) | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) |
| M：有一定冲击力的负载 | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) |
| H：有加到冲击力的负载 | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) | 1.75 (2.00) |
注）
- (1) 每小时的启动次数在10次以上的，请使用（）内的数值。
- (2) 上述使用系数表仅供参考。请根据实际情况进行调整。
3. 决定修正扭矩
将所需负载扭矩或所需电机kW乘以修正系数，通过算式1即可求出修正扭矩。
修正扭矩 = 负载扭矩 × 补正系数 ......(公式1)
修正ｋW = 电机kW × 补正系数 ......(公式1)
4. 决定减速比
减速比由输入转速和所需输出转速决定。
注）TERUS系列的型号所显示的减速比为公称减速比。需确认实际的减速比。
5. 暂定尺寸和型号
请根据各类型特性表中的输出轴容许扭矩，暂定修正kW或修正扭矩符合要求的尺寸和型号。
6. 确认轴荷重
根据公式2，检查轴的径向负载是否在相应系列的径向容许负载范围内。
容许径向负载 ≧ T × f × Lf R ......(算式2)
- T：修正扭矩
- f：O.H.L.系数
- Lf：作用点系数
- R：链轮和带轮的节圆半径
O.H.L.系数(f)
| 链条 | 1.00 |
|---|---|
| 齿轮 | 1.25 |
| 齿形带 | 1.25 |
实心输出轴

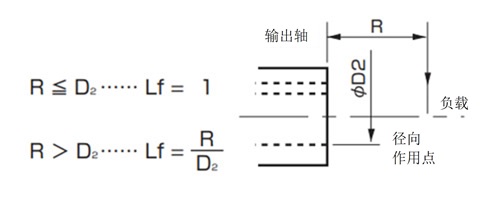

作用点系数(Lf)
确认轴向负载
如输出轴上有轴向载荷，请检查是否在相应系列的轴向容许负载范围内。
关于交变负载
对于承受交变载荷的TDGM空心输出轴（包括Power-Lock），需确认安装用外壳丝锥等的强度。
请在确认作用负载后联系我们。
空心输出轴
作用点系数(Lf)
7. 决定尺寸和型号
如果轴的负载不符合需求，可考虑增大尺寸并再次确认轴负载，选定符合要求的型号。
