动力千斤顶 JWH (高导程滚珠丝杆型)
- JWH(高导程滚珠丝杆型)的转动速度与JWB类型相同,可高速运行。(最大4倍)。
- 主要构件是高导程丝杆和高精度蜗轮齿。
- 采用高导程滚珠丝杆,适于高速用途,与减速机构组合使用可降低噪音。
特点
-
・高速化
采用可靠性高的高导程滚珠丝杆,丝杆速度最高可达7.5m/min。
-
・降低噪音
丝杆轴速与JWB(滚珠丝杆类型)相同的场合,驱动源采用减速机构可降低回转速度,减轻动力千斤顶的噪音。
※无自锁性,必须加设刹车。

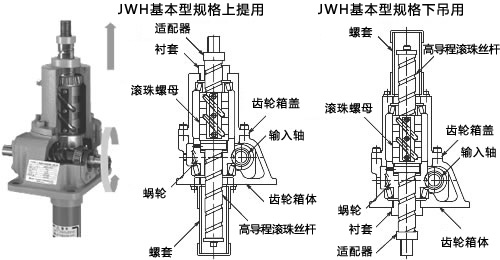

基本型号的构造

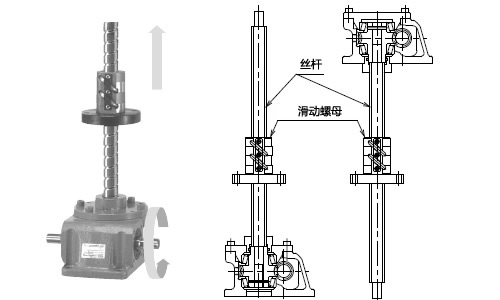

滑动螺母规格的构造
标准机型一览
・基本容量
编号 | 基本容量 kN{tf} | 蜗轮蜗杆减速比 H |
---|---|---|
010 | 9.80 {1} | 5 |
025 | 24.5 {2.5} | 6 |
050 | 49.0 {5} | 6 |
100 | 98.0 {10} | 8 |
150 | 147 {15} | 8 |
200 | 196 {20} | 8 |
・行程
编号 | 10 | 25 | 50 | 100 | 150 | 200 |
---|---|---|---|---|---|---|
100 | ○ | ○ | ○ | ○ | ○ | ○ |
200 | ○ | ○ | ○ | ○ | ○ | ○ |
300 | ○ | ○ | ○ | ○ | ○ | ○ |
400 | ○ | ○ | ○ | ○ | ○ | ○ |
500 | ○ | ○ | ○ | ○ | ○ | ○ |
600 | ○ | ○ | ○ | ○ | ○ | ○ |
800 | ○ | ○ | ○ | ○ | ○ | ○ |
1000 | △ | ○ | ○ | ○ | ○ | ○ |
1200 | △ | ○ | ○ | ○ | ○ | ○ |
1500 | - | △ | ○ | ○ | ○ | ○ |
2000 | - | - | - | △ | △ | △ |
- ※○:标准品 △:订单生产品 -:根据使用条件生产请咨询敝公司。
目录・使用说明书
型号示例
JW | H | 050 | U | S | H | 10 | U |
| 系列名 动力千斤顶 |
| | | | | | | | | | | |
| 基本容量 010:9.80kN{1tf} 025:24.5kN{2.5tf} 050:49.0kN{5tf} 100:98.0kN{10tf} 150:147kN{15tf} 200:196kN{20tf} |
| | | | | | | | | | | |
| | | | | | | | |
| 蜗轮蜗杆减速比 H 实际减速比请参照详细情况。 |
| 额定行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 法兰安装方向 ※滑动螺母规格时必需注明。 |
丝杆类型 S:基本型 R:滑动螺母类型 |
|||||||
螺杆种类 H:高导程滚珠丝杆 |
安装形状 U:上提用 D:下吊用 |
■椿本型号指南
螺杆种类
M:梯形螺杆型。
B:滚珠丝杆型。
H:高导程滚珠丝杆。
基本容量
千斤顶主体所容许的基本容量。
安装形状
U:本体安装底座和背侧丝杆突出型。
D:本体安装底侧上丝杆突出型。
丝杆类型
S:丝杆移动的基本型。
M:丝杆移动的基本型。丝杆附防止转功能。
R:丝杆旋转、螺母移动型。
蜗轮蜗杆减速比
蜗轮减速部的减速比。
各机型的减速比请参考详细信息。
行程
丝杆或滑动螺母
法兰安装方向
滑动螺母型时,需指定法兰安装的螺母朝向。
U:上侧
D:下侧
可选项代号
J:带防尘罩
B:带棒尖顶端夹具
I:带I型顶端夹具。
M:带桌形顶端夹具
C:带U形夹具
Y:机械式计数器含限位开关。
K2:装有2个内置置行程位置检测的微型开关。
K4:装有4个检测冲程位置的微型开关。
P:装有行程位置检测的电位器。
R:带行程移动信号输出的旋转编码器。
E:三相电机带制动器。电源对应200/200/220V 50/60/60Hz。
EV:带三相制动器带电机。电源对应400/400/440V 50/60/60Hz。
G1:三相齿轮减速电机带制动器 ,减速比1/5。
电源对应200/200/220V 50/60/60Hz。
G2:带三相制动器带齿轮减速电机 ,减速比1/10。
电源对应200/200/220V 50/60/60Hz。
产品型号一览
基本容量编号『010』 9.80kN{1tf}(型号JWH010~)
基本容量编号『025』 24.5kN{2.5tf}(型号JWH025~)
基本容量编号『050』 49.0kN{5tf}(型号JWH050~)
基本容量编号『100』 98.0kN{10tf}(型号JWH100~)
基本容量编号『150』 147kN{15tf}(型号JWH150~)
基本容量编号『200』 196kN{20tf}(型号JWH200~)
