アクシアモータ

  • 軽量搬送に特化した直交軸形の中空ギヤモータです。
  • 優れたコストパフォーマンス
  • グリース漏れしない構造
  • 小形・軽量・静粛運転
  • つばきエコリンク対象商品

※2018年12月販売終了のご案内


伝動能力変更のお知らせ-こちらをご覧ください

形番表示

AMTC 010 - 25 H 10

シリーズ名

モータ容量

枠番

取付形式

減速比
010:0.1kW H:中空軸形 10:1/10

製品形番ナビ

選択形番:

*正しい形番を生成するために、項目の選択は左から右へ順に行ってください。

シリーズ モータ容量 枠番 取付形式 減速比
 AMTC

25

 H:中空軸形

10~60

モータ容量

枠番

減速機の大きさを表します。出力軸径と同じ値です。

取付形式

H:出力軸が中空のタイプです。

減速比

減速比を表します。

オプション記号A

J:水のかかる場所での設置に対応します。

V:電源の電圧が倍電圧となります。

H:アルミ製の端子箱付となります。

オプション記号B

・端子箱位置

 モータ側から見て、右回りに回転した位置に端子箱を移動します。

  T1:60゚振り  T2:120゚振り  T3:180゚振り  T4:240゚振り  T5:300゚振り

・端子箱口出口方向

 端子箱に向かって見て右回りに回転した位置に口出口を移動します。

  D1:90゚振り  D2:180゚振り  D3:270゚振り

・塗装色

 C0:ライトグレー  C1:ライトシルバーメタリック

 C2:アイボリーホワイト  C3:ダークシルバーメタリック

・中空軸穴径

 S3:φ30

製品形番一覧

※形番クリックで詳細情報を表示します。

オプション

トルクアーム

・アクシアモータを据付する場合のトルクアームを用意しています。(固定用のボルト・Uナットも付属)

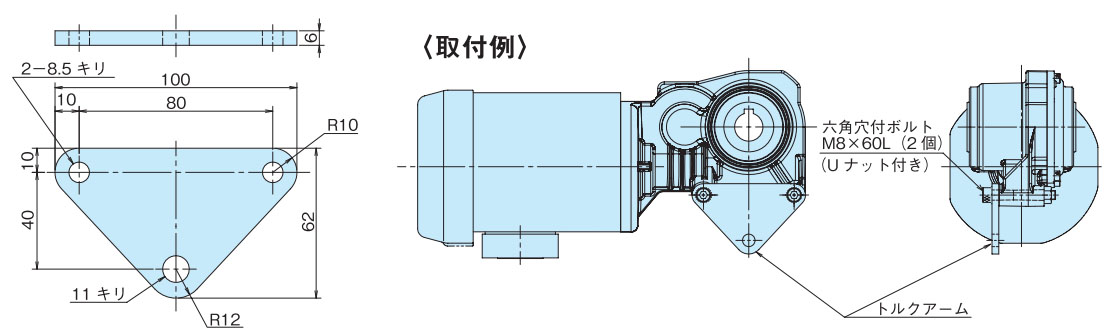

形番:AM25TA トルクアーム単体

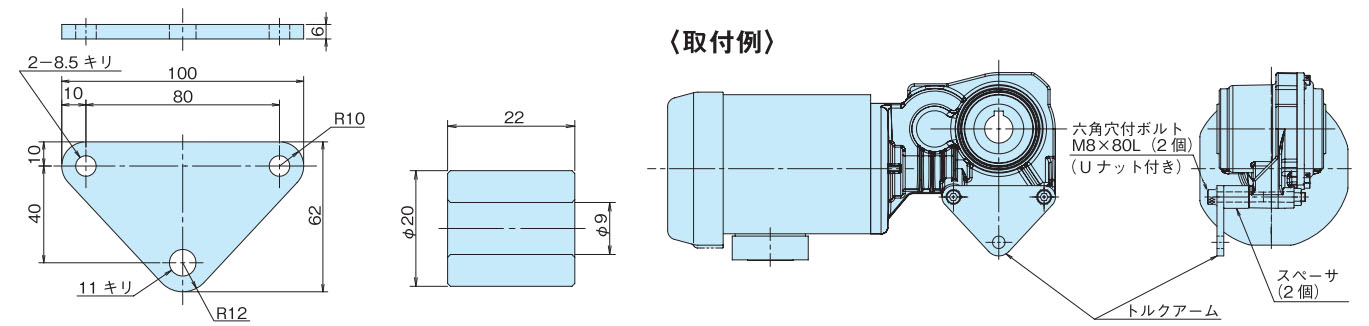

形番:AM25TAS トルクアームとスペーサのセット
形番:AM25SA スペーサ単体


形番 PDF図面 希望価格(税別) 納期 同梱ボルト・ナット
AM25TA AM25TA ¥2,500 在庫品 六角穴付ボルト
M8X60L 2個
Uナット 2個
AM25TAS AM25TAS ¥3,000 在庫品 六角穴付ボルト
M8X80L 2個
Uナット 2個
AM25SA AM25SA ¥800 在庫品 なし
