规格	钢铁类型 钢铁类型 高防锈系列 不锈钢类型
销轮形状	外接 内接

使用条件
滚筒直径	Dd	* *	[mm]
总质量	Mt	* *	[kg]
滚筒回转速度	n2	* *	[r/min]
回转支持直径	Ds	* *	[mm]
回转支持部轴承摩擦系数	μs	* *
回转支持部滚动摩擦系数	μr	* *
工作负荷力	Fg	* *	[kN]
工作半径	Rg	* *	[mm]
概略销轮齿节圆直径	Dpw'	* *	[mm]

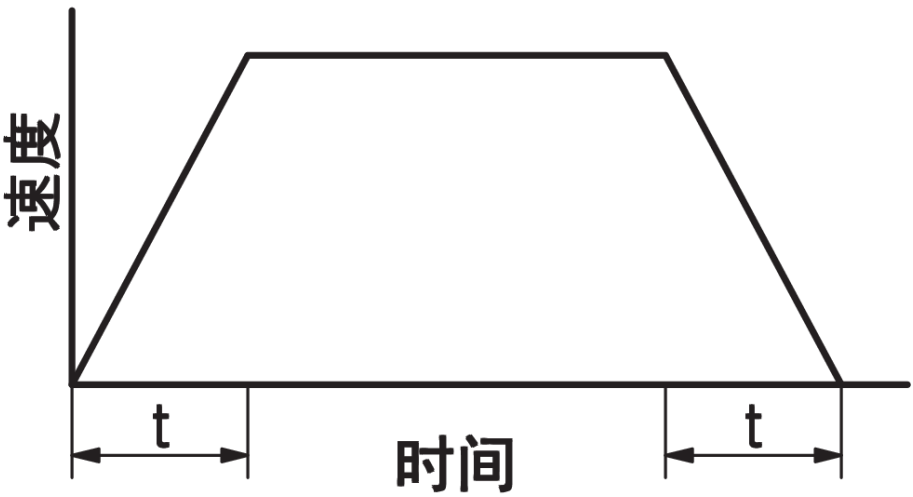

加减速时间	t	* *	[s]

运行状态 * *

均一负荷 伴有少许冲击的负荷 伴有较大冲击的负荷

一天的运行时间 * *

三小时以下 十二小时以下 超过12小时

每小时的启动停止回数 * *

9回以下 10回以上

负荷计算
负荷的全惯性动量	It		[kg･m²]	加减速惯性扭矩	Ta		[kN･m]
				摩擦扭矩	Tf		[kN･m]
				作业扭矩	Tg		[kN･m]
				总负荷扭矩	Tw		[kN･m]
使用系数
				使用系数	Ks
接线速度	Ve		[m/min]	速度系数	Kv
修正负荷
负载接线负载	Fw		[kN]	修正接线负荷	Ft		[kN]
帧号选定结果
帧号				容许接线负荷	Fp		[kN]

指定形状
销齿齿数	NT1	* *		轮毂形状		B C

规格
销齿型号			节距	P		[mm]
销轮型号			滚子数	NT2

销齿外径	Do		[mm]	销齿回转速度	n1		[r/min]
销齿齿节圆直径	Da		[mm]	销齿负荷动力	Pw		[kW]
销轮齿节圆直径	Dpw		[mm]

销齿外径为近似值。确定值请咨询。

本选型计算书按照一般算式计算负荷接线载重。根据负荷接线载重和运行状态，显示使用销齿传动组件商品目录中记载的选型步骤所选出的结果。
请贵公司考虑使用装置的特性，自行判断负荷载重的计算是否妥当。
